    第一章 工業交換機網管需求描述

    1.1工業交換機設備商對網管的需求

    對工業交換機設備提供商來說,如下幾個因素都是需要面對的:?

    • 更終客戶的需要網絡和工業交換機設備的可管理性,已經被越來越多的更終用戶所重視,在設備采購中,多數時候甚至是必要的條件。

    • 完整解決方案的需要對工業交換機設備商來說,借助網管軟件,可以形成完整的產品解決方案,直接提升產品的形象和適用范圍。 同時還可以通過網管軟件,切入到外圍的產品及集成領域,并在用戶后續的升級改造活動中占據有利位置。

    1.2設備商目前的網管解決方案

    對大多數工業交換機設備廠商來說,通常采用的解決方案是:

    • 自己培養一支網管軟件開發團隊,自己開發:一般至少需要多人到幾十人,持續幾年的開發,其成本通常在幾十萬至數百萬以上,而且還要承受上市時間和技術的風險。

    • 外購第三方的網管軟件:市面上大部分網管軟件都很難提供客戶化的功能,而且設備商也沒有網管軟件的任何知識產權,對于長期發展來說是不利的。

    第二章 智和網管平臺介紹

    智和網管平臺(SugarNMS)是由北京智和信通技術有限公司自主設計和研發的一款智能化網管軟件。軟件結合工業交換機網絡和設備的特性,在具有通用網管軟件的功能的基礎上集成了如工業環網自動發現、備用鏈路的識別、堵塞點識別、設備配置文件備份、設備軟件升級等特有功能,更大程度的滿足工業交換機設備商對網絡軟件的需求。

    智和網管平臺(SugarNMS)具備的功能如下:

    • 自動發現核心、匯聚、接入層交換機、以及設備之間的鏈路關系;

    • 自動掃描發現全網交換機設備、識別廠商型號和設備網口圖;

    • 自動掃描工業環網、識別備用鏈路和堵塞點;

    • 自動匹配設備面板圖、可基于圖形化面板方式管理設備;

    • 管理設備的端口、帶寬、吞吐量、流量、丟包率、錯誤包、運行狀況等;

    • 圖形化監視網絡鏈路的故障、流量、網絡數據;

    • 圖形化方式采集流量、帶寬、吞吐率性能數據;

    • 管理設備MAC、接口、端口表、VLAN、QOS、轉發表、ARP、廣播數據、IP地址等;

    • 通過郵件、短信、狀態燈、界面提示等方式對故障、狀態、消息進行分發;

    • 深入了解設備內部配置信息、運行信息、性能圖表、故障圖表等;

    第三章 智和信通工業交換機網管運維方案

    基于智和信通公司智和網管平臺(SugarNMS)現有功能,可對工業交換機用戶提供以下三種解決方案:

    3.1.低成本OEM方案

    通過使用我們的智和網管平臺OEM方案,轉化成設備商的品牌,并可以直接使用智和網管平臺的全部網管功能。?

    方案特點:實施快速,成本更低,在前期就能收回成本。?

    3.2.客戶化ODM定制開發方案

    在智和網管平臺基礎上,為客戶定制開發個性化的功能,更大化滿足設備商的需求。?

    方案特點:與設備結合度更高,更能滿足個性化網絡管理需求。定制部分的代碼可以移交,便于用戶后期持續發展。?

    3.3.網管軟件開發平臺方案

    提供二次開發平臺和文檔資料,設備商在智和網管平臺成熟功能的基礎上二次開發。適合于有少量技術人員的設備商。?

    方案特點:設備商完全自由開發,開發起步較快,只需要更少的技術人員,就可以保證產品的持續發展。

    第四章 智和信通工業交換機網管運維特色

    智和信通工業交換機網管運維方案是基于智和網管平臺,面向二層/三層工業交換機,推出的集設備發現、環網識別、端口管理、鏈路監控、交換機配置、故障監控、網絡安全、性能采集等于一體的綜合網管運維方案。

    4.1.一鍵式智能網管

    用戶只需輸入IP范圍,智和網管平臺通過一氣呵成的方式自動完成以下操作:采取多種物理鏈接算法自動發現網絡中交換機設備、識別設備廠商型號、探測設備資源、發現鏈路,生成設備面板圖、自動運行監視任務,自動采集鏈路流量,自動將監控結果呈現給用戶。真正達到一鍵式操作就可輕松管理整個網絡。


    4.2.豐富的鏈路發現功能

    工業交換機網管運維方案支持LLDP、CDP、ICMP、ARP技術、鄰居路由、端口轉發表、生成樹協議等物理拓撲發現技術,發現設備的物理鏈接,識別備用鏈路,鏈路堵塞點,自動勾畫出工業環網。智能分析網絡拓撲結構,自動勾畫出整個網絡的真實物理拓撲圖。

    4.3.高效并發的秒級監控

    工業交換機設備所應用的領域環境苛刻,對設備性能要求嚴格。智和網管平臺的秒級監控能力和多線程任務并發技術,把監測頻率提升到秒級,以保證監測數據的實時性和準確性。監視頻率更低可設為5秒,為高效實時監測關鍵設備指標提供技術保障。

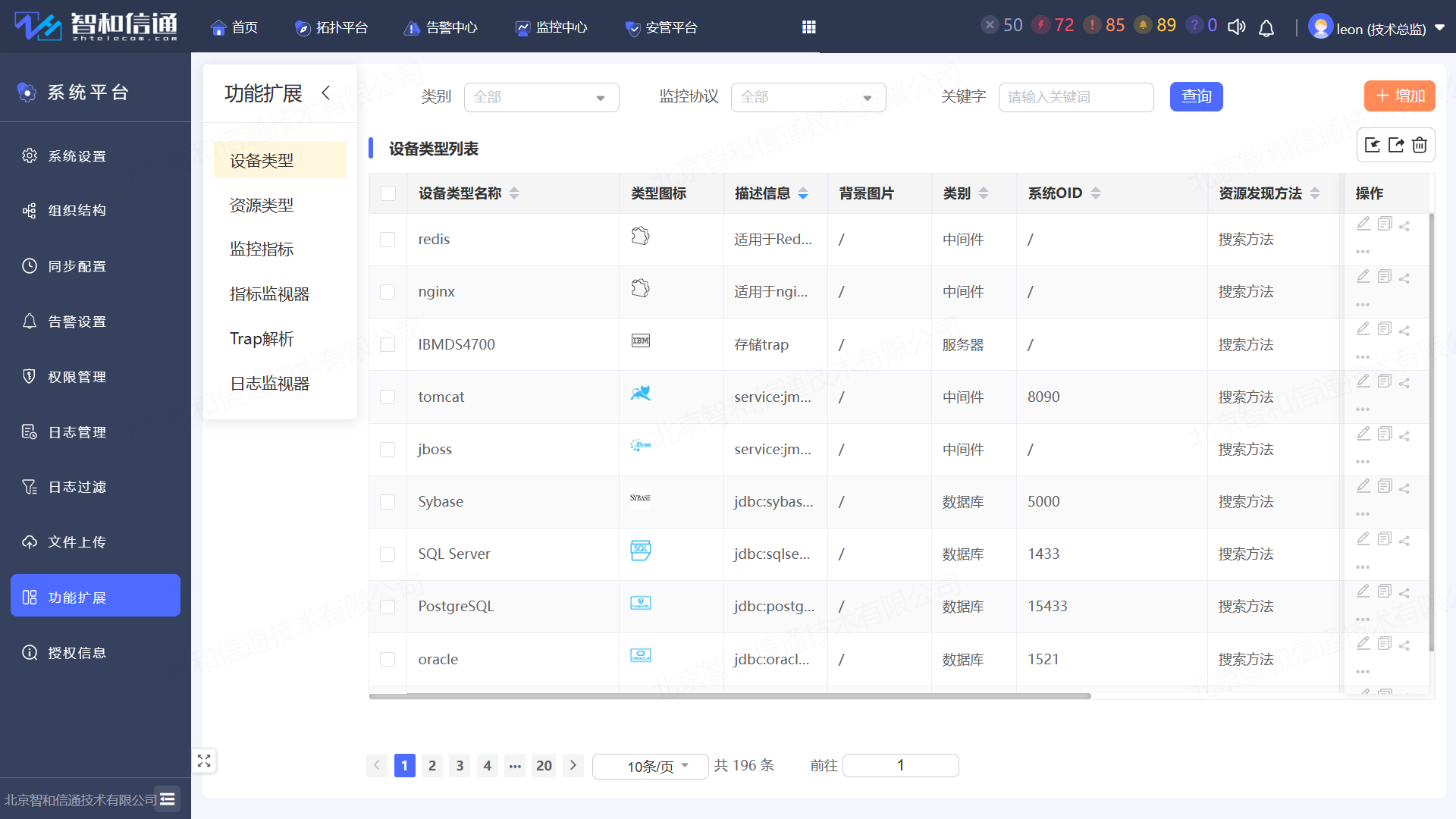

    4.4.支持私有設備類型

    對于新的設備類型、未知設備種類,用戶無需開發編程,利用系統提供的GUI策略擴展界面,就可以完成對新的設備支持。系統提供了:設備類型、面板圖模塊、設備資源、故障監控指標、性能監控指標、TRAP策略的擴展策略。


    第五章 工業交換機網管運維方案實施

    5.1.智能化搜索交換機設備

    方案提供了按IP范圍、網絡范圍、路由搜索、漫游發現四種方式發現拓撲,支持的設備發現協議有SNMP、Ping等,在發現的過程中可以自動搜索到交換機設備,并識別設備類型和廠商型號,生成設備的面板圖。并能將設備的板卡、端口、風扇、狀態燈、CPU、內存搜索出來進行監控。同時還能發現設備之間的鏈路關系。

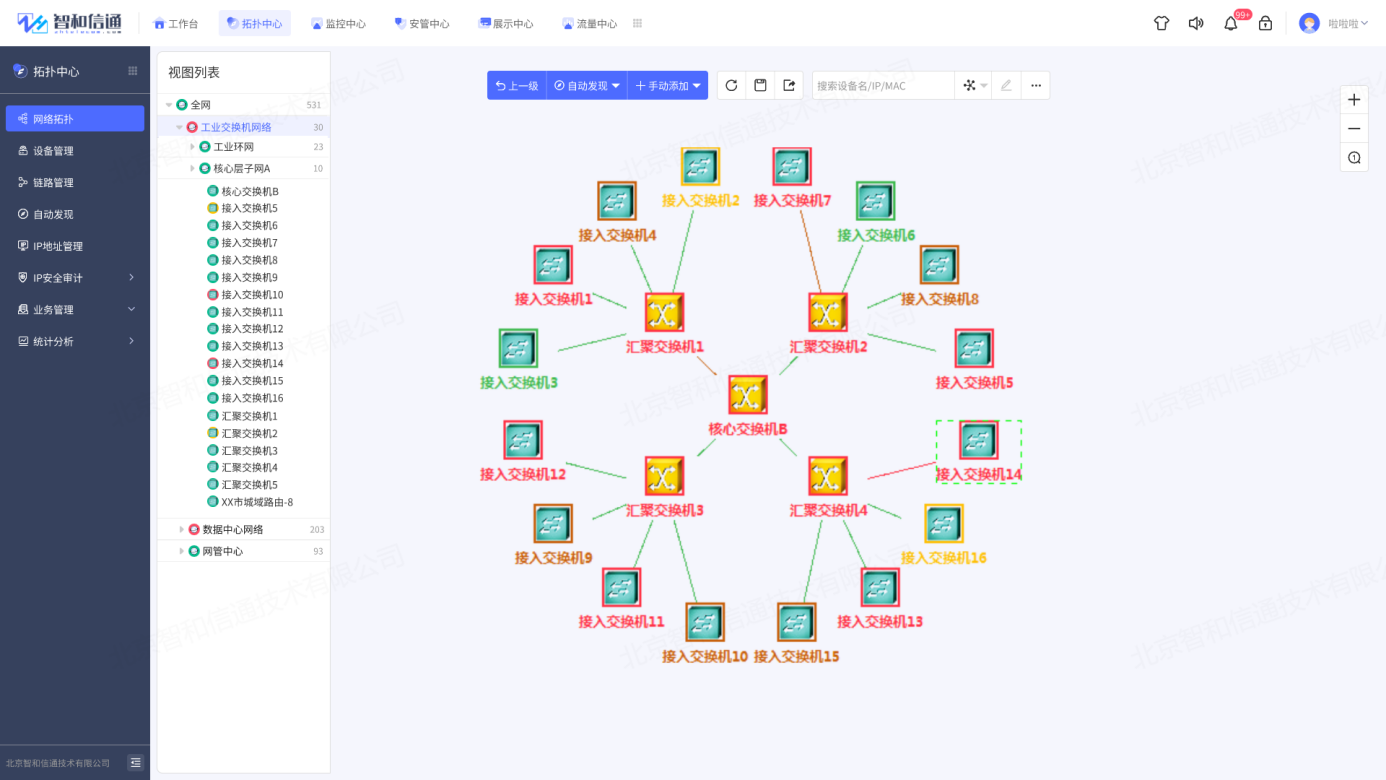

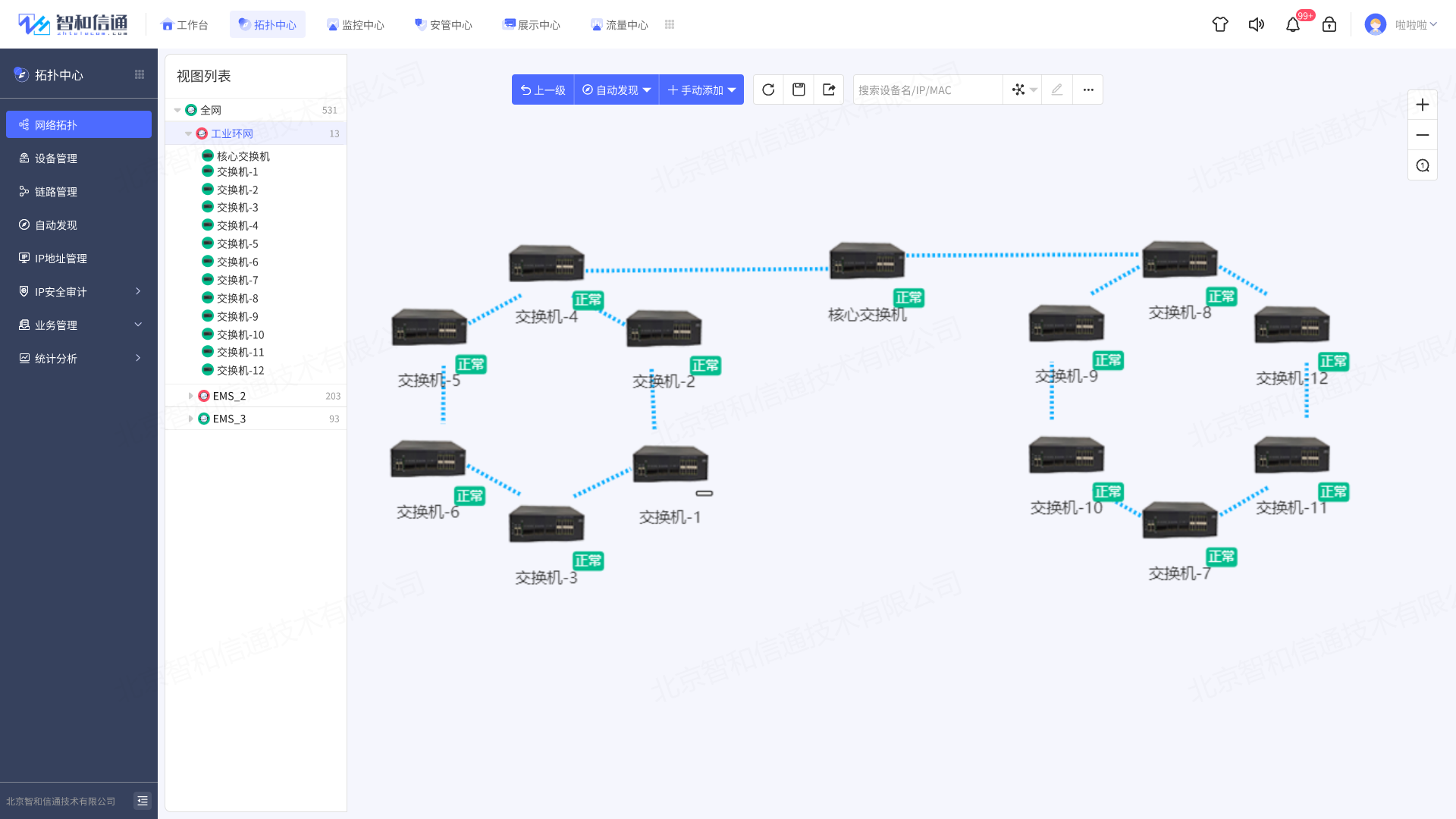

    5.2.網絡拓撲展示

    方案完全基于圖形化界面跨越設備類型按片區、按地域、按層級劃分的方式來管理整個交換機網絡。在每個管理片區或?qū)蛹壷性敿氄宫F(xiàn)設備鏈路關系。在拓撲中以不同顏色設備圖標實時展現設備的更新狀態信息。

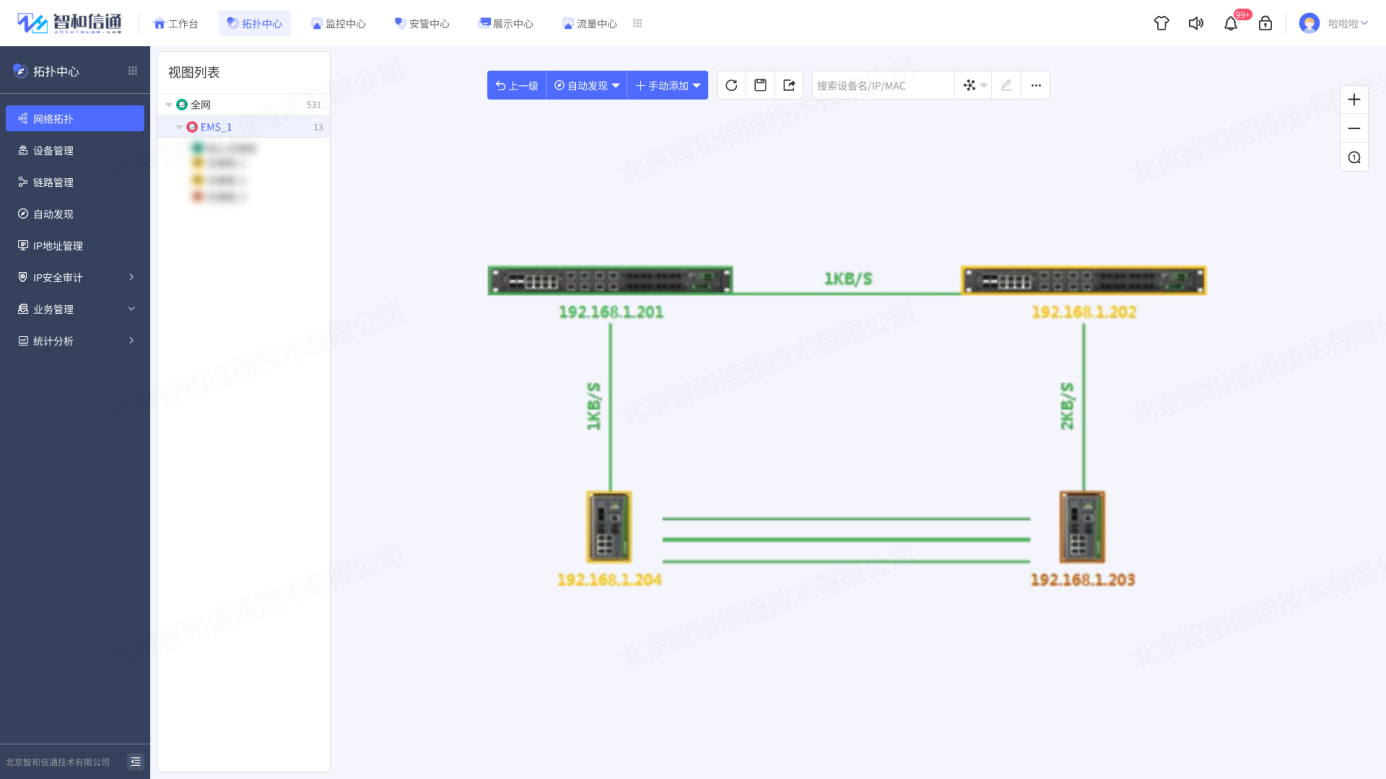

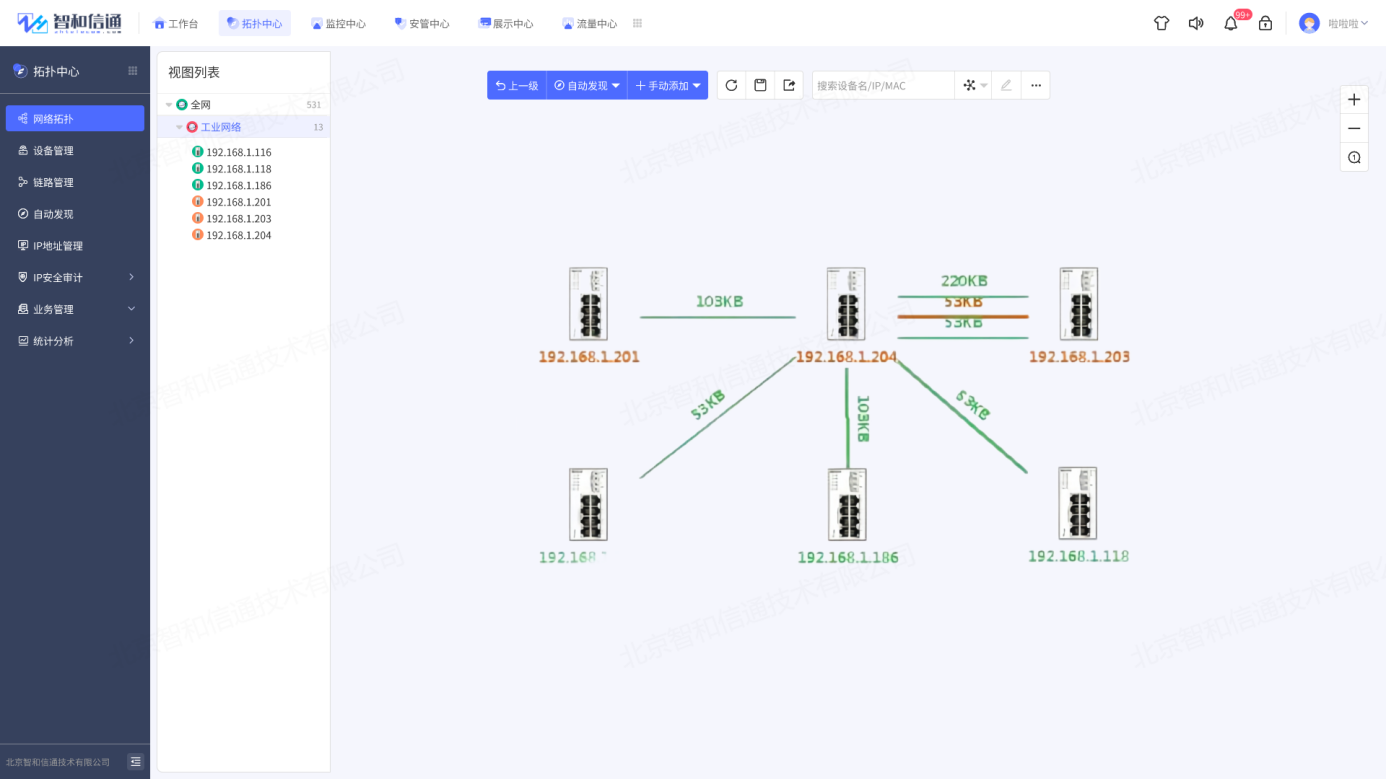

    5.3.鏈路發現

    軟件支持LLDP、CDP、ICMP、ARP技術、鄰居路由、端口轉發表、生成樹協議等物理拓撲發現技術??梢宰詣铀阉鞑⒄故驹O(shè)備之間的鏈路,也可以手工維護鏈路。系統能夠?qū)崟r的展示鏈路的多項性能數據、故障、運行狀態。通過圖形界面逼真的顯示鏈路上實時的流量、帶寬、故障等,并通過不同的顏色直觀的區分出鏈路狀態。

    對設備鏈路性能、狀態進行統計

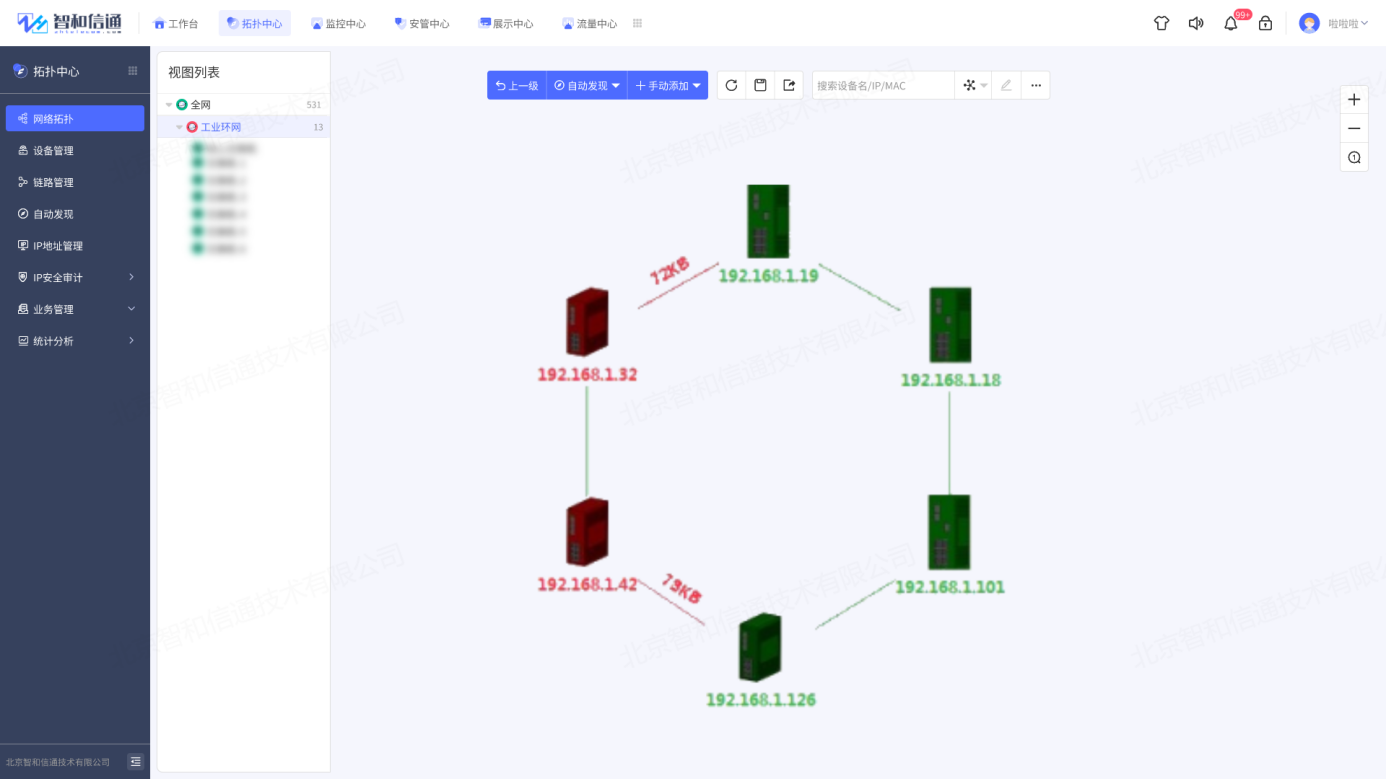

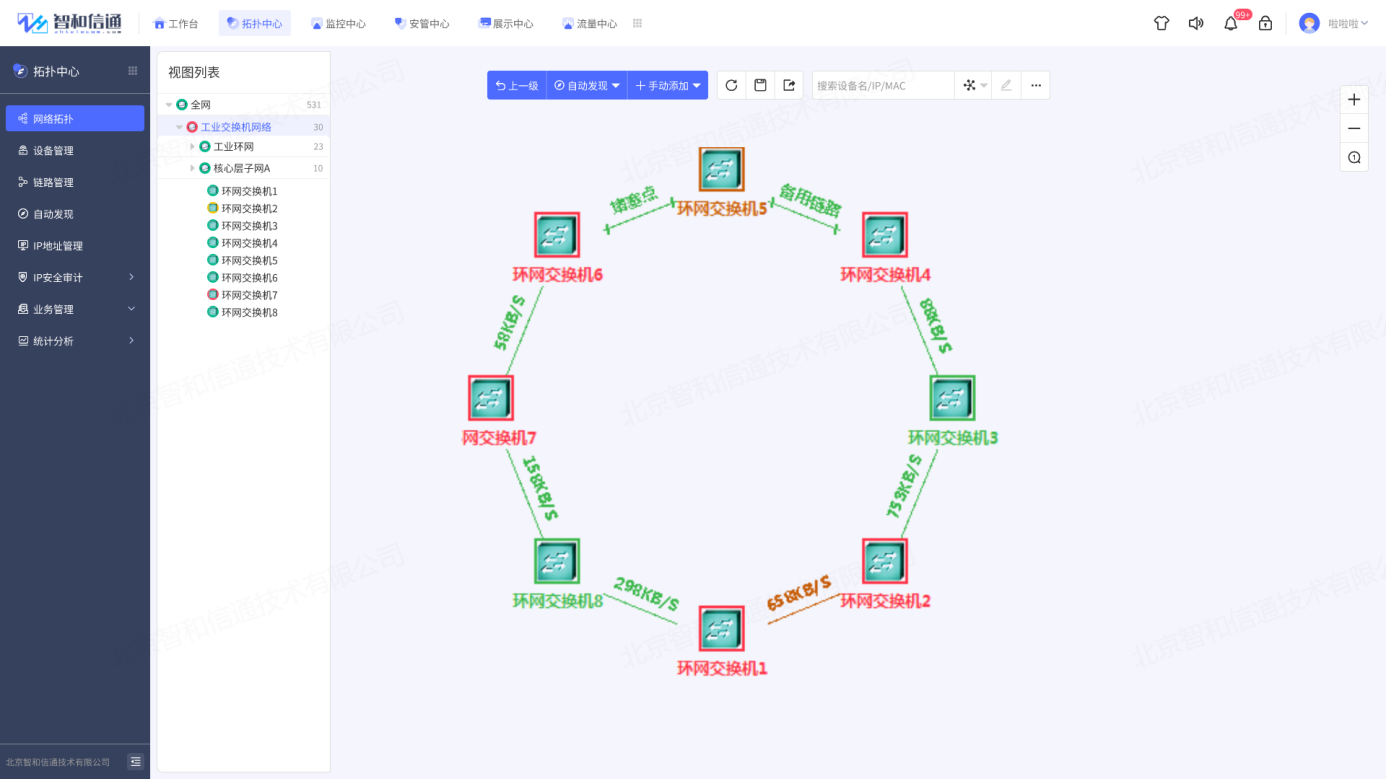

    5.4.工業環網

    軟件特有的工業環網識別技術,能自動搜索展現網絡中的工業環網。并能識別備用鏈路、堵塞點,實現工業交換機網絡的特有功能。

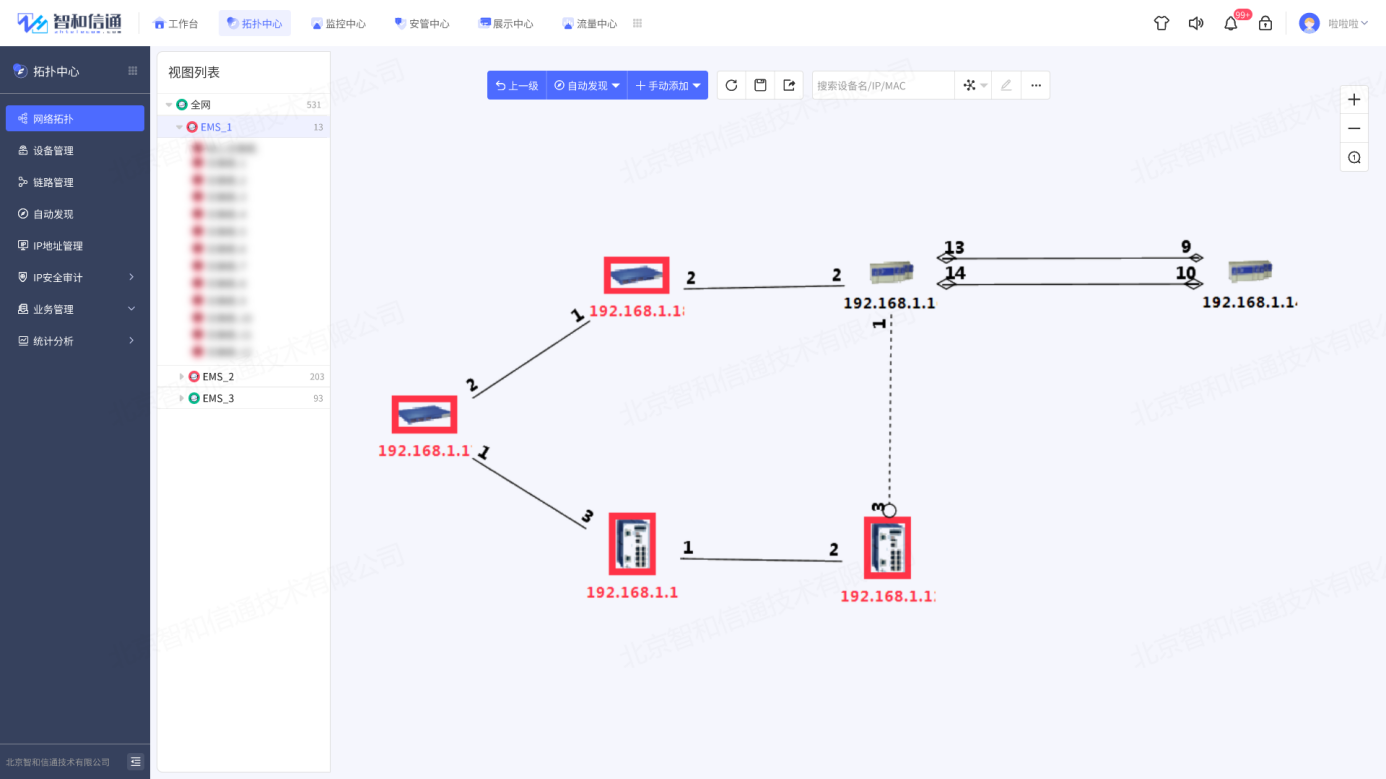

    5.5.聚合鏈路

    自動識別和表示聚合鏈路。對鏈路斷開發出告警。

    工業環網

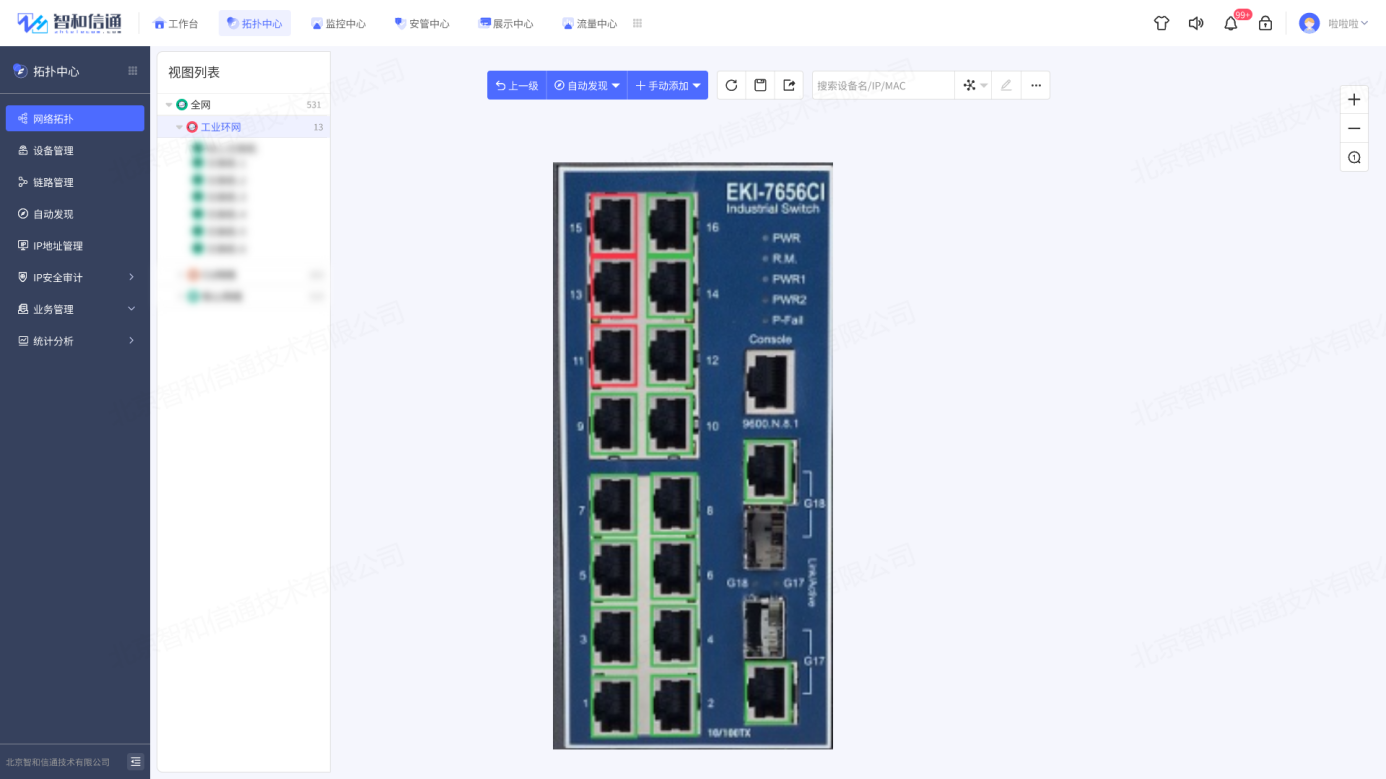

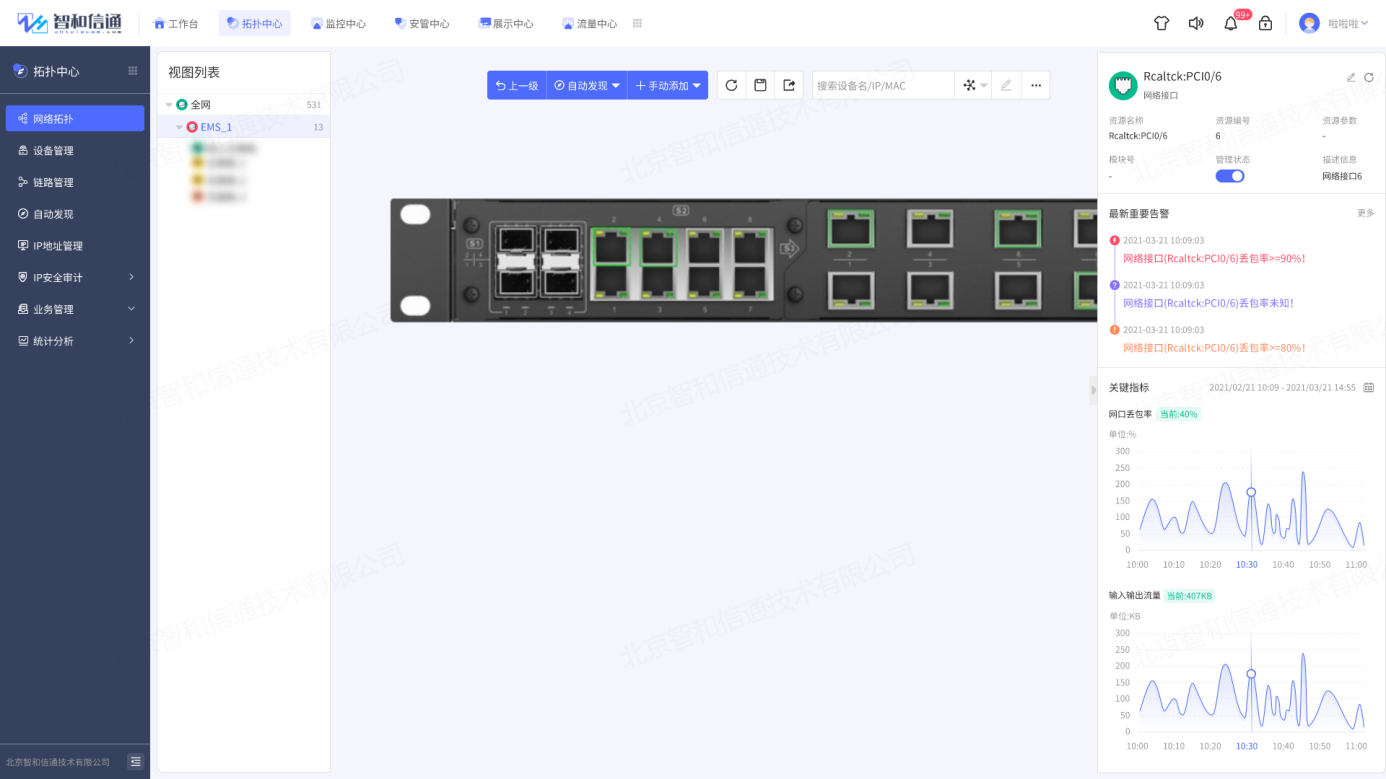

    5.6.交換機面板圖

    方案支持以設備真實面板圖的方式管理交換機設備,形象逼真的在設備面板圖中實時展現端口、風扇、電源、CPU等資源的更新狀態。此外還支持編輯設備邏輯面板圖顯示設備資源。

    生成交換機面板圖

    5.7.管理下掛設備

    軟件通過多種發現算法,智能分析設備端口轉發表、LLDP表、MAC-IP表、路由轉發表,自動搜索發現交換機的下掛設備。分析下掛設備的IP、MAC、端口等信息。

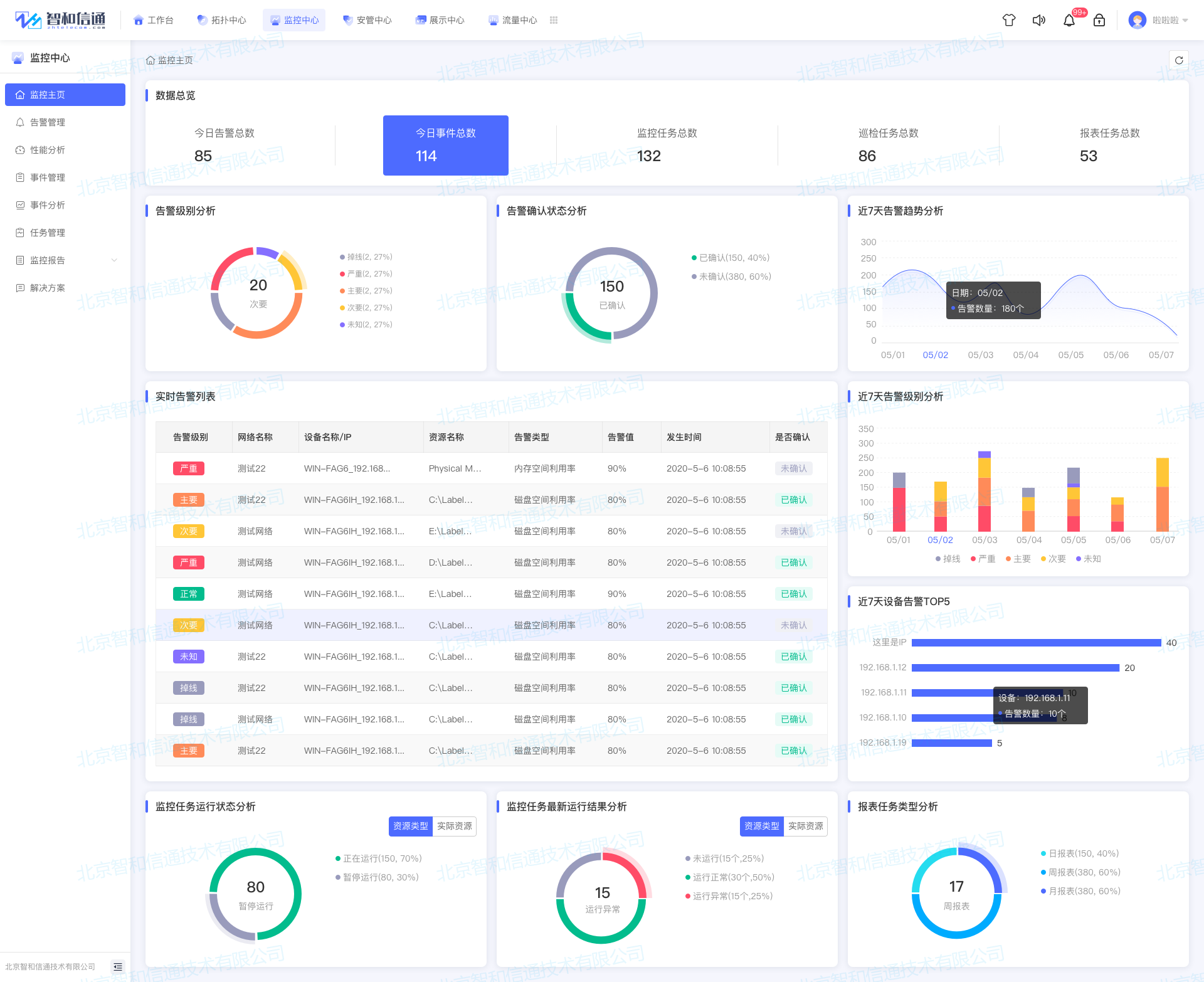

    5.8.故障管理

    支持多種告警機制,自定義配置告警閥值,支持快速標示已經執行操作的告警,迅速定位告警設備。采集設備資源、應用、服務等告警信息??蓪⒏婢畔?shù)據按照時間、資源、性能類型等多種維度以圖表等形式展現。


    通過對告警機制以及閥值的設置,即時獲取準確的告警信息,快速定位告警設備,提升告警處理效率,更大的降低了因設備故障給企業帶來的損失。

    • 故障采集:具備主動的故障監控功能,能從眾多的事件和狀態中,系統將零散的狀態信息,總結成為當前工作狀態,并產生告警。

    • 故障優化:包括事件過濾機制、故障事件上報機制、故障事件呈現過濾、故障事件入庫過濾、故障事件確認等處理機制,有效避免誤報和漏報。

    • 故障定位:可實現快速的故障定位,能一步定位到發生故障的源頭設備,及時處理好故障,有效地預防故障發生。支持以拓撲圖的方式回放歷史告警下的設備告警變化、拓撲圖和鏈路告警變化,支持快進、后退等播放操作。

    • 故障處理:通過故障閥門值的設置,可以在故障真正到來之前,提前觸發通知機制。并支持三級逐步預警。在故障消失后,系統能自動檢測到先前故障,并做自動清除告警處理。

    • 故障通知:故障可以通過界面顏色、告警列表、Email、釘釘、企業微信等方式發出通知,告警可以向上逐步追溯,按照從全局-網絡-設備-資源的管理習慣來組織故障顯示。

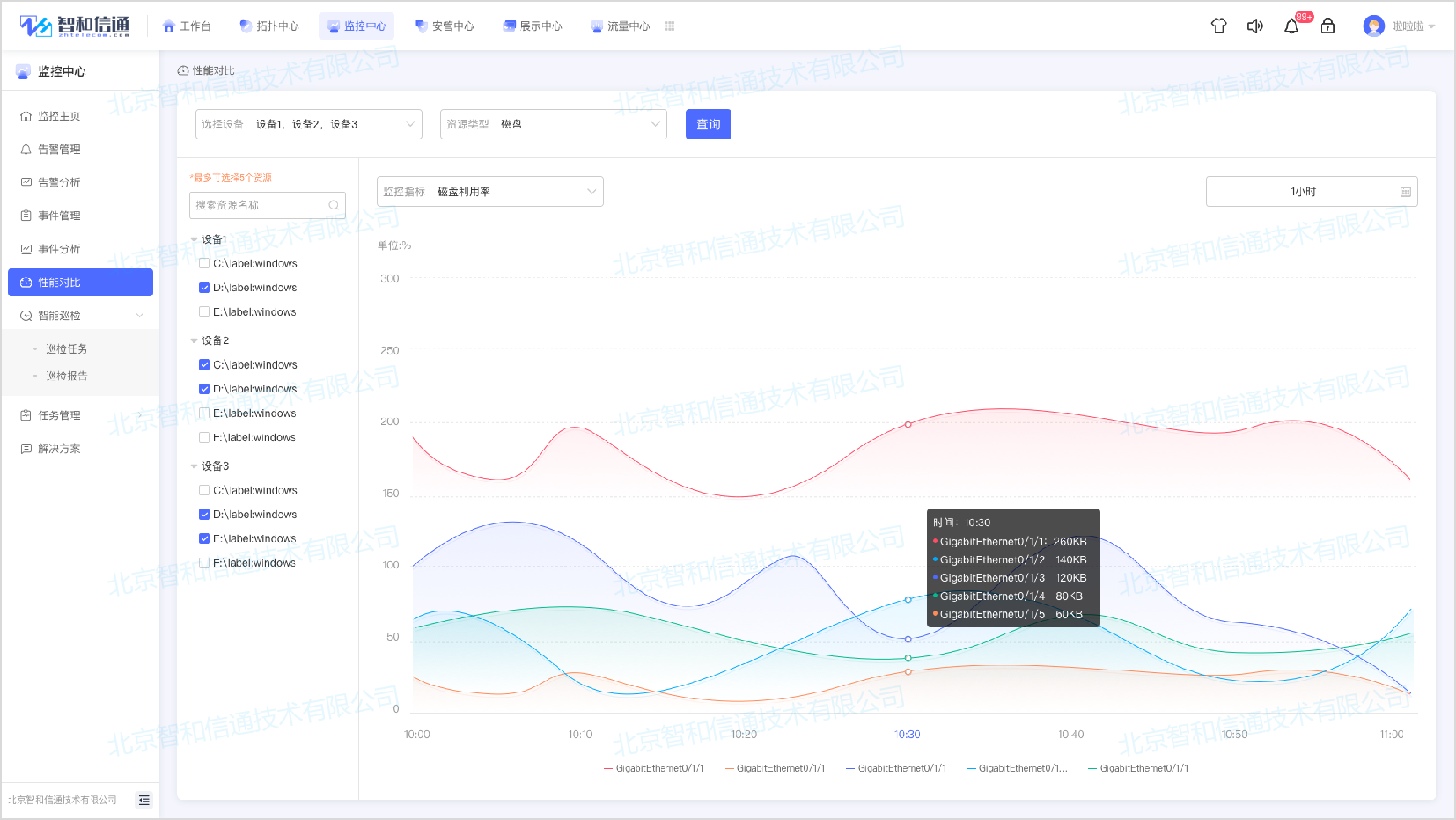

    5.9.性能管理

    軟件可實時采集交換機端口流量、帶寬、丟包率,CPU負載、內存使用率、系統響應時間等性能數據。通過曲線圖、趨勢圖等展示性能指標??梢园刺?、星期、月 、任意時間段查看性能指標變化。

    5.10.設備備份和升級

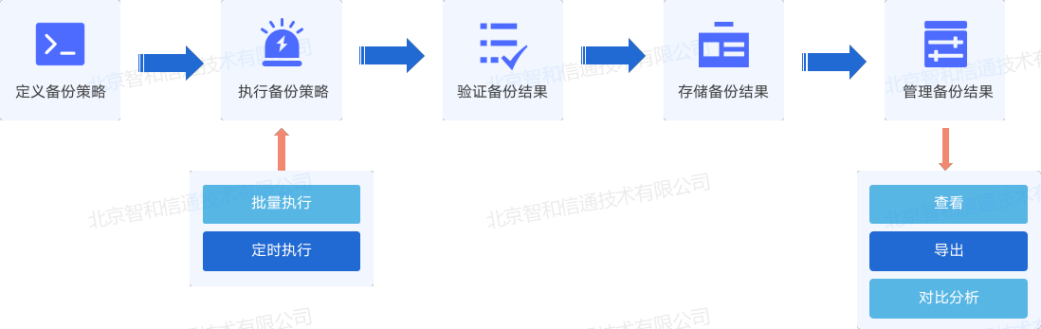

    方案通過配置文件批量備份、下載、周期性備份、查看等功能,為用戶管理網絡做出合理的建議提供數據支撐。


    設備軟件升級:支持單個設備和批量設備的設備軟件升級,其中批量升級支持定時和及時升級兩種升級方式。網管軟件通過SNMP下發升級命令執行設備軟件升級操作。

    5.11.交換機策略配置

    對交換機提供多設備、多資源批量策略下發,包括ACL策略、QOS策略、路由配置、端口流量限速、賬號安全、終端準入、策略備份等,滿足運維人員日?;具\維需求,

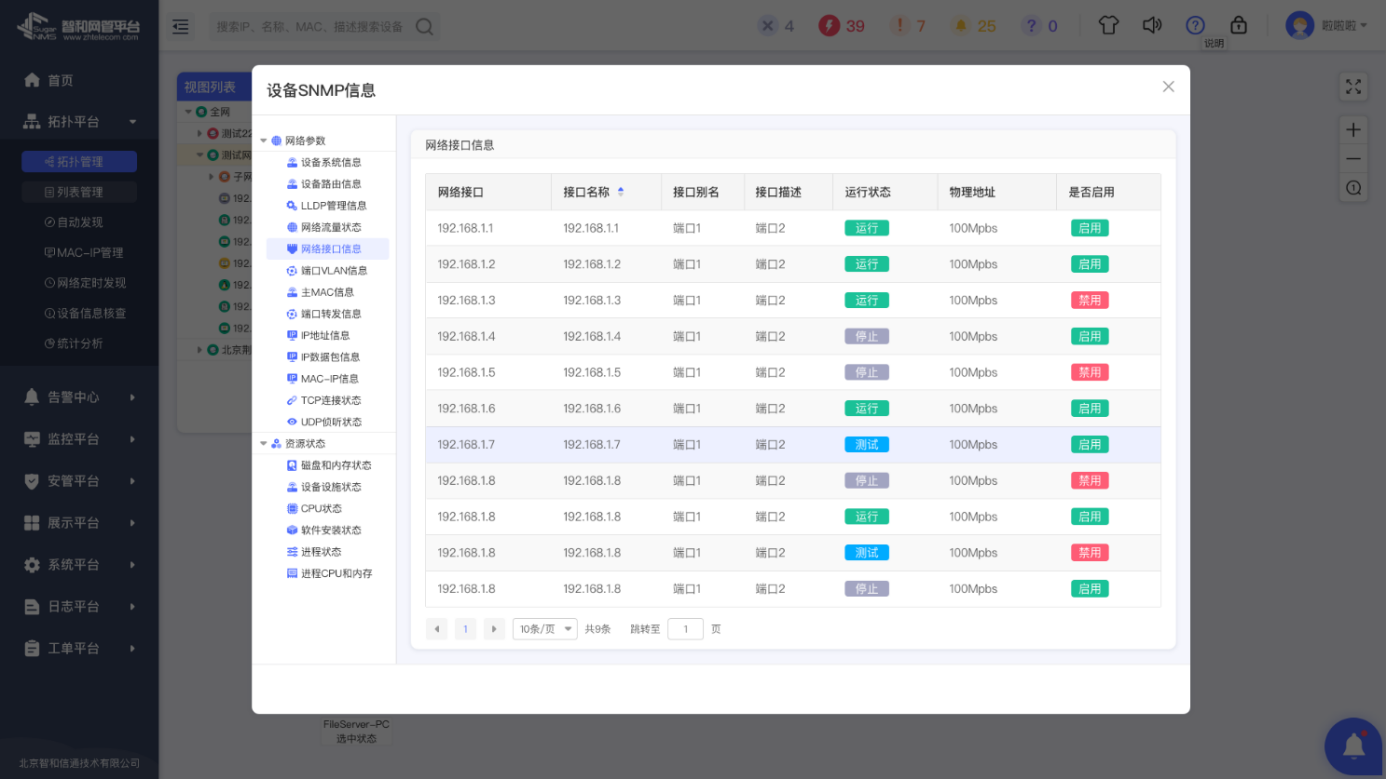

    5.12.設備參數查看

    智和網管平臺提供的設備信息配置管理功能如下:

    設備網絡接口信息

    設備硬件設施信息

    設備接口流量信息

    設備磁盤內存信息

    主MAC和端口信息

    設備CPU信息

    設備系統信息

    運行進程信息

    設備基本參數

    安裝軟件信息

    設備TCP連接信息

    進程占用CPU和內存情況

    設備UDP連接信息

    設備IP地址配置管理

    設備SNMP統計信息

    ARP(MAC-IP)信息表

    查看設備IP層輸入輸出信息

    端口轉發表

    設備VLAN管理

    Telnet、Web訪問配置

    非法設備管理

    路由信息

    邊緣接入設備管理

    全網MAC-IP信息

    LLDP管理信息

    MIB數據瀏覽器

    設備信息管理

    5.13.巡檢及統計報表

    平臺支持自定義巡檢報表,用戶可自行選擇要統計的網絡、設備、資源、流量、性能、故障類型、監視器類型、時間范圍、報表排序規則、過濾規則等生成巡檢報表。支持統計圖表導出或打印。


    方案具有強大的報表管理功能,能夠生成實時的和基于天、星期、月及任意起止時間段的歷史報表,報表包括實時性能/故障報表、性能/故障趨勢報表、性能/故障統計報表、TOP N?報表等多種類型,以及曲線圖、柱狀圖、面積圖、餅圖、正負圖等多種表現形式。對于統計的圖表均支持導出和打印功能以便備份和對比查看。

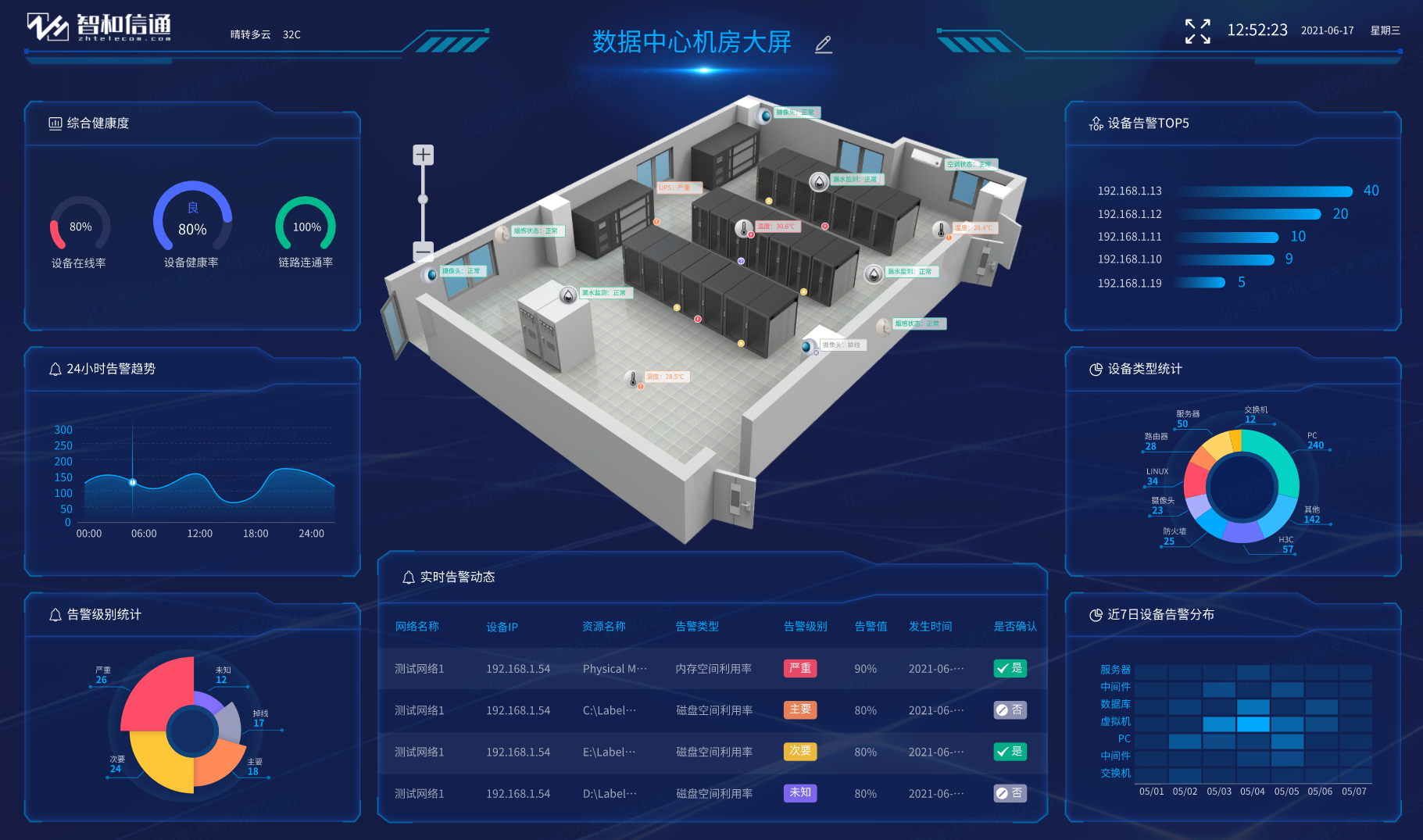

    5.14.數據分析駕駛艙

    適配各種應用場景,二十四小時不間斷監控,細粒度可達網絡中每個設備、資源和鏈路。所有的網絡故障都一目了然地呈現,大大降低了管理成本,同時也提高了運維人員處理故障的能力,節省的故障處理時間,為運維人員管理網絡提供了可靠的保證。


    5.15.全網帶寬、流量監控

    方案基于海量流量數據的存儲挖掘,實現對網絡流量的偵測分析。通過網絡流量分析技術,采集、分析、存儲所有網絡流量,回溯分析數據包特征、異常網絡行為,以多維數據分析和深度挖掘為手段,實現數據包層面的流量追蹤,發現潛伏于網絡中的未知攻擊。


    將采集到的網絡流量數據進行整合分析,通過強大的可視化能力對有效信息進行呈現,從流量利用方面為網絡和業務穩定提供支撐。


    5.16.資產全生命周期監管

    采取統一數據標準,對整體網絡資產進行梳理和調用,避免資產信息在運維系統和實物間的差異,減少網絡運維過程中信息不一致、數據不統一等問題通過平臺將資產實物與運維數據庫一一對應,建立健全資產臺賬,實現一機一檔,通過自定義多級資產分類,細化資產類別.


    實現資產分類管控,提高資產精細管理程度。從資產入庫、領用、變更、維修、調撥、到報廢處置,資產每一步操作均實現完整記錄,支持追溯,通過平臺實現資產整個生命周期的全流程閉環管理,使得IT資產每一次生命周期變更,都有流程可依、都有跡可循,從而實現IT資產監管。

    5.17.定制化運維工單體系

    通過方案實現運維工單“無紙化”,支持于設備和故障管理頁面快速創建工單,把控故障處理進度,通過工單平臺簡化故障處理流程,形成自動化故障處理機制,并在每個處理流程的節點上責任到人,實現在快速響應故障的同時,實現兼顧運維流程管控。


    第六章 智和網管平臺SugarNMS支持的工業交換機廠商

    序號

    支持的交換機廠商

    情況

    1

    威斯特摩Westermo工業交換機

    高鐵項目中,統一網管多家工業設備,通過鐵總安全網管規范性測試和認證,已在60多條高鐵線上使用

    2

    赫斯曼HIRSCHMANN工業交換機

    3

    東土工業交換機

    4

    摩莎MOXA工業交換機

    5

    華三工業交換機

    鋼鐵廠項目

    6

    北京映瀚通工業交換機

    公司產品層面的定制開發,用于內蒙、西北的風電行業

    7

    上海寬域工業交換機

    公司產品層面的配套網管

    8

    深圳宇泰科技工業交換機

    產品配套網管

    9

    北京卓越信通工業交換機

    南京地鐵、北京地鐵使用

    10

    北京恩盛創合/四通工控/恩創

    測試兼容他們的設備

    11

    北京西斯奈特/Sixnet

    項目合作

    12

    北京研華

    云南交通行業項目

    13

    北京歐邁特

    公司產品層面的配套網管,安防、交通、電力

    14

    西門子工控

    在西門子測試兼容

    15

    深圳三旺

    公司內部測試兼容

    16

    上海博瀛

    公司現場測試博達、博瀛的交換機

    17

    上海博達

    第七章 標桿案例

    7.1.全路通信號安全數據網EMS

    中國通號集團全路通公司承建鐵總客運線路信號安全數據網的建設。其中智和網管工業交換機解決方案成功應用于該項目中。主要監控管理赫斯曼和摩莎兩大工業設備廠商的八款交換機設備,該項目也是智和信通公司在工業交換機監控管理領域方案的一次飛躍。

    環網和聚合鏈路展示


    7.2.北京映翰通網絡技術有限公司

    映翰通網絡--InHand Networks,專注于設備聯網(M2M)技術,為電力、工業、金融、醫療等行業客戶提供安全、可靠、智能、先進的設備聯網解決方案。智和信通與映翰通公司合作打造一款行業化專業的工業交換機網管軟件。軟件現已廣泛應用于映翰通設備涉及的工業交換機項目中。為提升映翰通交換機設備的競爭力起到如虎添翼的作用。

    映翰通設備鏈路圖

    映翰通設備面板圖

    73.北京歐邁特數字技術有限公司

    北京歐邁特數字技術有限責任公司是一家長期專注于工業視頻、工業數據產品研發生產銷售服務的高科技企業。北京智和信通為歐邁特公司提供OEM服務,成功在項目一期和二期中管理4臺核心交換機,50臺匯聚層交換機、500多臺接入層交換機。

    二期項目環網

    7.4.瑞典Westermo

    Westermo是強固型工業信息傳輸設備的代表,并且擁有過35年在工業市場的經驗。智和信通與Westermo展開廣泛合作,以智和網管平臺為Westermo提供OEM服務。如今智和信通與Westermo一道成功應用于國內外眾多工業交換機項目中,成為國際化產品。

    設備鏈路圖

    堵塞點和備用鏈路

    7.5.北京研華科技發展有限公司

    北京研華科技發展有限公司致力于設計、生產、銷售工業測控產品和數據采集產品。智和信通技術有限公司基于SugarNMS工業交換機網管軟件,為研華科技提供OEM服務,成功打造一款專屬于研華科技的工業交換機軟件,并廣泛投入實際項目中運行。

    基于面板圖管理設備
