如何實現網絡安全監控運維?

電信運營商綜合網管解決方案

電信運營商綜合網管解決方案
    馬上咨詢

    ? ? ? ? 隨著新一代信息技術加快普及應用,5G、云和人工智能正加速智能社會的到來,三大技術正在重構網絡。隨著我國5G產業快速推進,中國移動、中國聯通、中國電信加快步伐,全業務運營時代已經到來。全業務運營時代的特點是:網絡規模大;業務種類將越來越多。越來越多的人開始進入信息通信網絡且使用各種娛樂、商務、貿易等信息通信服務,一旦網絡安全出現問題,必將帶來十分嚴重的后果。因此,IT運維系統在逐步升級的過程中,除了要支撐多業務、融合計費等需求之外,還要提供高等級的安全保障。

    第1章?電信運營商網絡運維痛點

    ? ? ? ? 5G時代的到來,為運營商帶來了全新的商業模式,隨著運營商業務發展,業務支撐網絡和業務系統越來越復雜。網絡線路、網絡設備、云資源等基礎設施的不斷增加,使得整個網絡結構變得非常龐大而且復雜;同時隨著業務系統的增加,業務場景越來越多,業務復雜度越也越來越高。在傳統運維管理手段下,對于多段網絡、多層架構的應用,在問題發生時,分析定位、排障的速度相對較慢。

    具體表現為如下:

    • 各電信運營商網絡中都存在大量的 IT 基礎架構設施、云、虛擬化等,各種設備類型和設備廠家眾多,難以統一管理;
    • 設備多分布在大大小小很多個機房,運維管理效率低下,且各系統的分散建設,造成重復建設、重復投資,造成資源浪費、能耗無謂增加;
    • 隨著業務系統逐步上云,電信運營商對云的監控提出更高要求,目前對云環境、容器環境的管控覆蓋面及手段尚有不足;
    • 電信運營商網絡中業務系統眾多、網絡結構復雜,其中的網絡設備、服務器、數據庫、中間件、分流設備、交換機、存儲、云、虛擬化、應用等發生問題時定位困難;
    • 分層、多廠家、異構等多種場景下,問題診斷和分析的復雜度高,故障定位和根因分析困難,排障費時費力;
    • 運維監控產品能力參差不齊、運維數據分散,缺乏數據統計和分析,分析問題故障時無法形成有效聯動;
    • 缺乏對IP地址等網絡資產生命周期管理;
    • 運維人力外包形式普遍,手工運維+零散工具導致工作量居高不下,缺乏靈活定制和使用的能力,且對運維人員經驗依賴較重

    第2章?智和信通電信運營商IT運維方案

    ? ? ? ? 當前,電信運營商面臨著5G、虛擬化、物聯網等技術沖擊的壓力,為推進自身業務數字化,電信運營商建設了大量的IT系統,系統規模呈幾何級增長,加之虛擬化微服務架構復雜多變,同時也急需提升效率、優化成本。北京智和信通電信運營商IT運維方案,通過對各類網絡場景下的跨域資源整合、數據深度挖掘、異常監測、自動化運維等能力,實現電信運營商IT運維從標準化向自動化、智能化、數字化轉型。

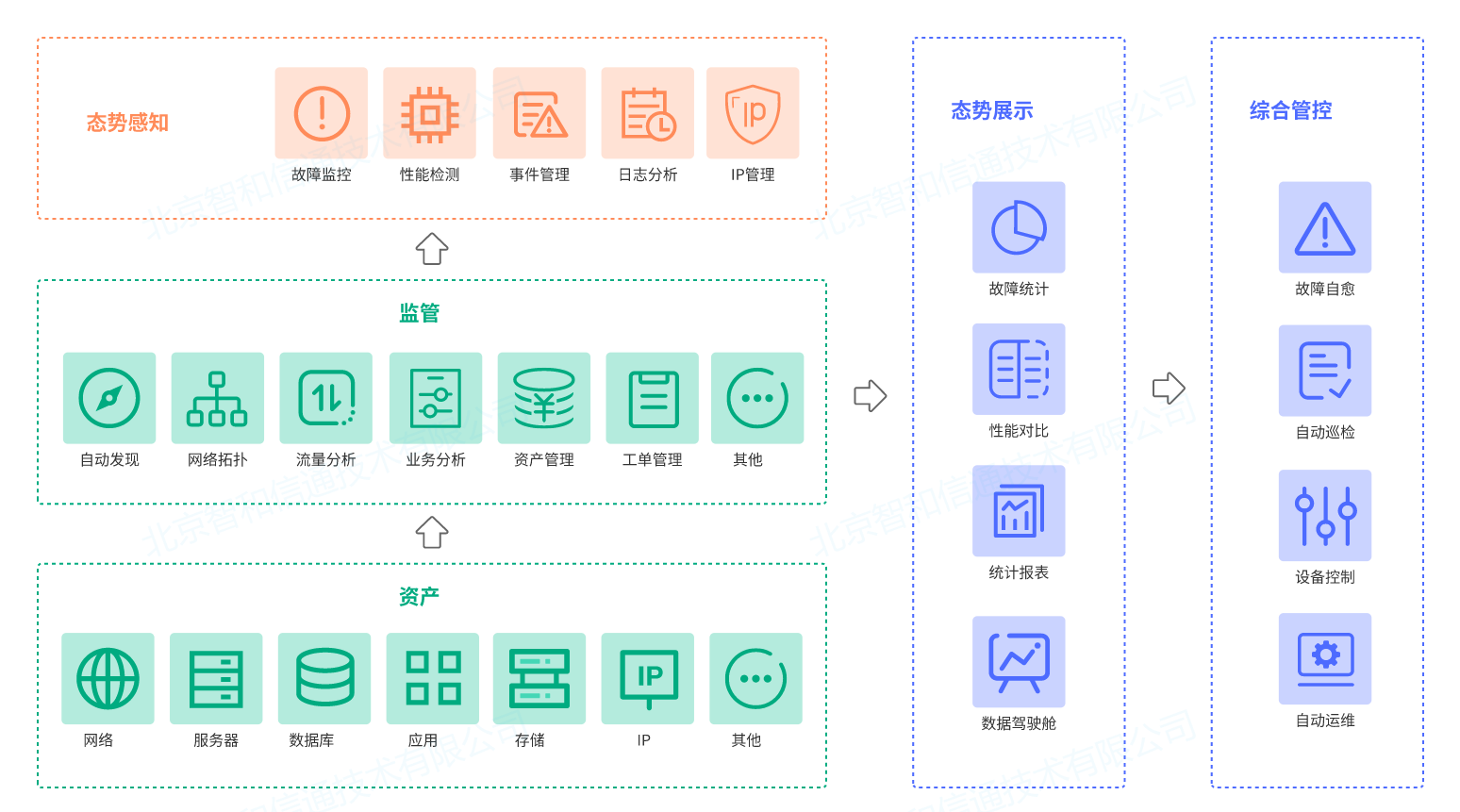

    智和信通電信運營商運維平臺功能模型

    2.1.多網融合架構可視化

    運營商多采用多網融合架構,一般來講,運營商網絡包括省際和省內骨干網絡,各省內又包含許多城域網,城域網下又有許多用戶駐地網通過接入網連接進來。網絡架構中軟硬件環境涉及的技術復雜,廠商眾多。北京智和信通通過網絡架構拓?fù)淇梢暬芰?,將網絡數據從離線表格轉移至平臺內,從靜態的網絡架構數據轉化為動態智能拓?fù)?,?shí)現全網設備、資源、鏈接關系、IP等實時更新、快速定位。

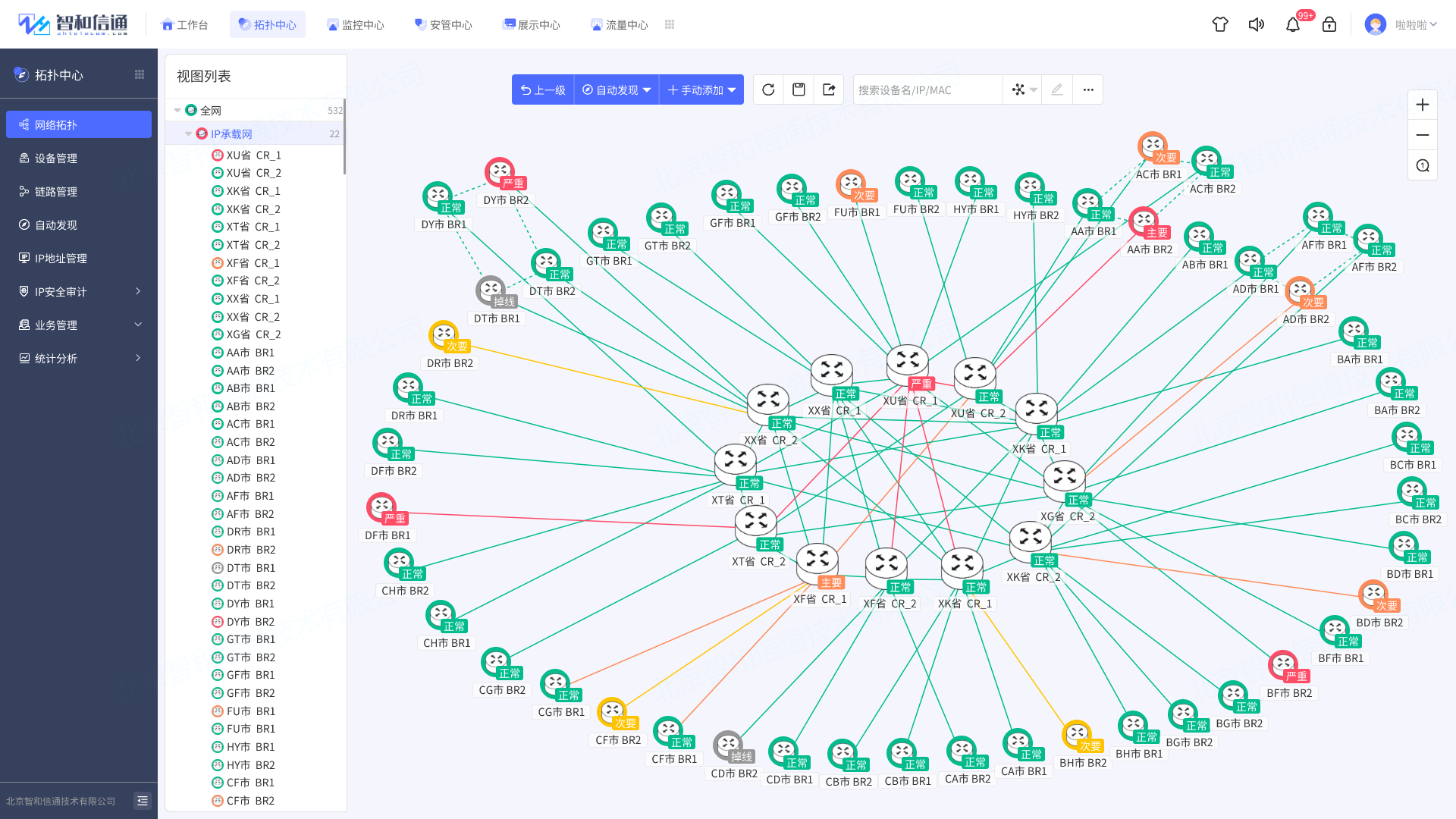

    多網融合網絡拓?fù)涫疽鈭D

    2.2.核心網絡架構可視化

    ? ? ? ? 在動態拓?fù)渖险宫F(xiàn)設備實時狀態,通過樹形、平面結構聯動展示設備間鏈接關系,按片區、按地域、按層級等多種布局方式劃分網絡,使用不同顏色、粗細、圖標表示被管對象的狀態信息,助力運維人員實時了解網絡架構及全網運行狀態,快速感知資源、鏈路、流量等異常信息。

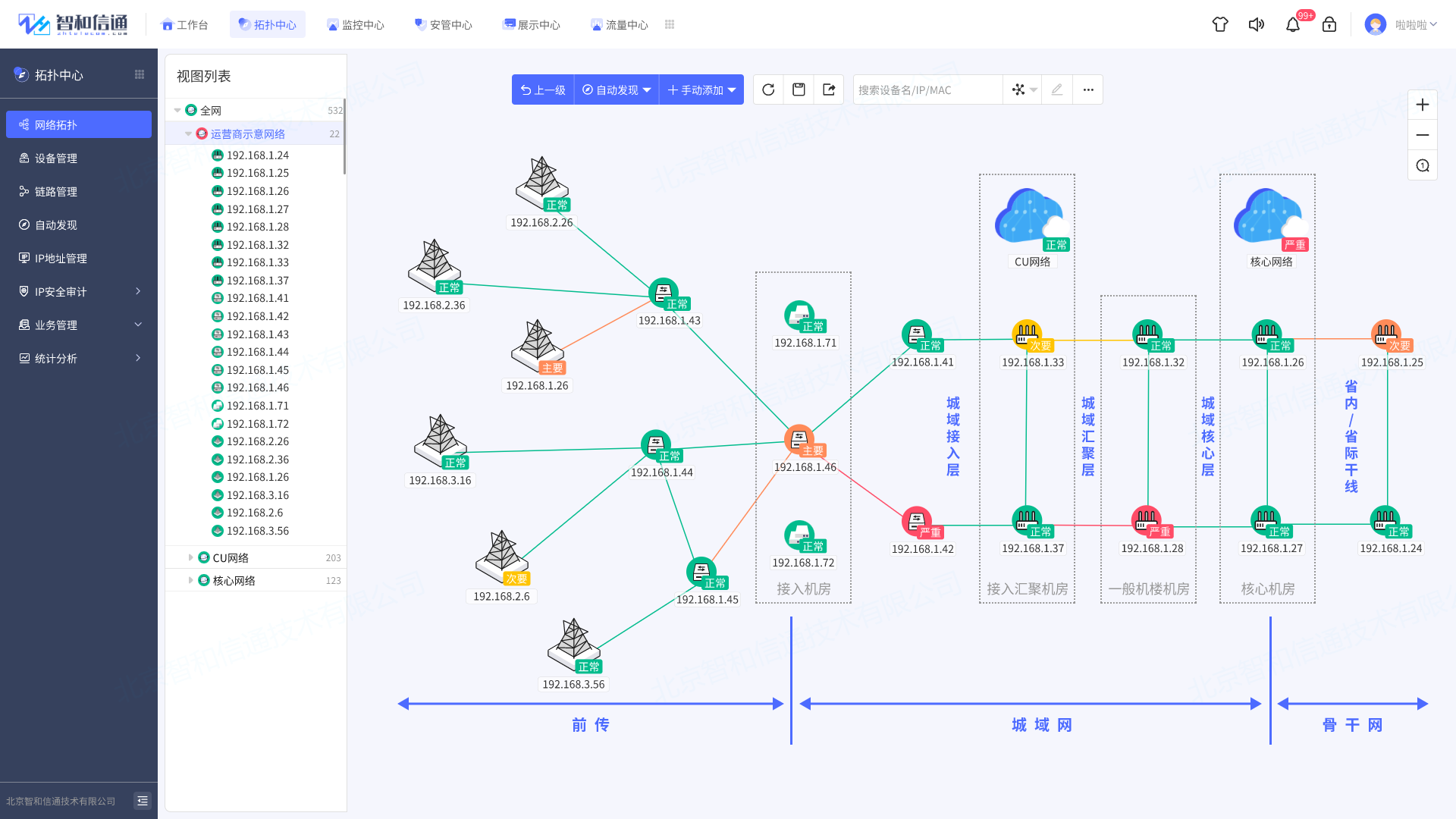

    IP承載網絡拓?fù)涫疽鈭D

    2.3.基站、機房架構可視化

    ? ? ? ? 以2.5D管理視圖對不同品牌、類型、版本的網絡設備、安全設備、存儲、主機、中間件、數據庫、虛擬化、應用服務、視頻監控、動力設備、環境設備等進行統一、全方位、多層次的綜合管理,實時分析資源當前性能和運行狀態,直觀反映資源的動態變化對支撐業務的影響。

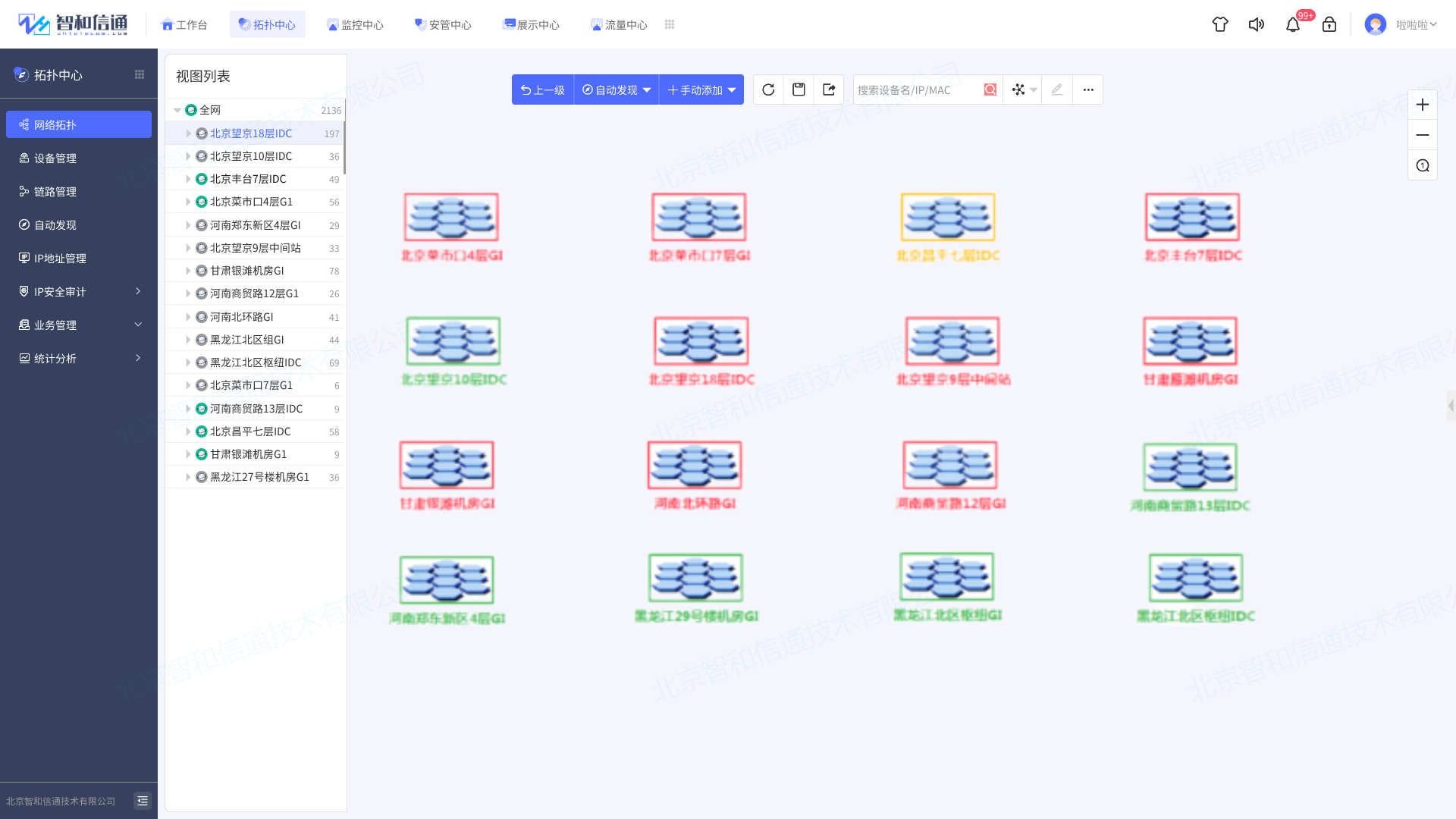

    2.5D機房監控示意圖

    2.4.端到端全鏈路可視化

    從整體維度到局部維度展示電信運營商網絡內設備鏈路各項指標,整體可觀測、可告警、可分析、可統計,通過實時監控各個端口以及每條線路的通斷情況和性能指標,結合專業的流量監控分析能力,對鏈路容量進行即時監控,并生成流量分析報告,為容量規劃提供依據。

    鏈路綜合信息示意圖

    2.5.全網資源監控可視化

    ? ? ? ? 本方案實現網絡設備信息高頻采集,并結合智能算法,實現對整體網絡架構、設備運行狀態、業務可用狀態的實時信息采集和感知。針對電信運營商網絡內各類設備、業務系統構建統一、智能監控體系,對業務系統、操作系統、基礎設施、主機存儲、數據庫、中間件、虛擬化、云、數據中心機房等全方位監管。屏蔽廠商、型號差異,掌握電信運營商網絡整體運行情況和運行效能,能高效、快速、精準進行故障定位診斷。

    設備資源可視化顯示

    2.6.視頻設備集中監控

    ? ? ? ? 本方案可對不同品牌、不同型號的攝像頭進行統一運維,融合網絡高清、智能分析、多級管控為一體。支持監管視頻監控體系涉及的視頻前端設備(攝像頭、卡口、編解碼器)、傳輸設備(光纖收發器、EPON 等)、內場設備(網絡與安全設備、主機/虛擬機、存儲設備)、機房動力環境等統一接入、集中管理。

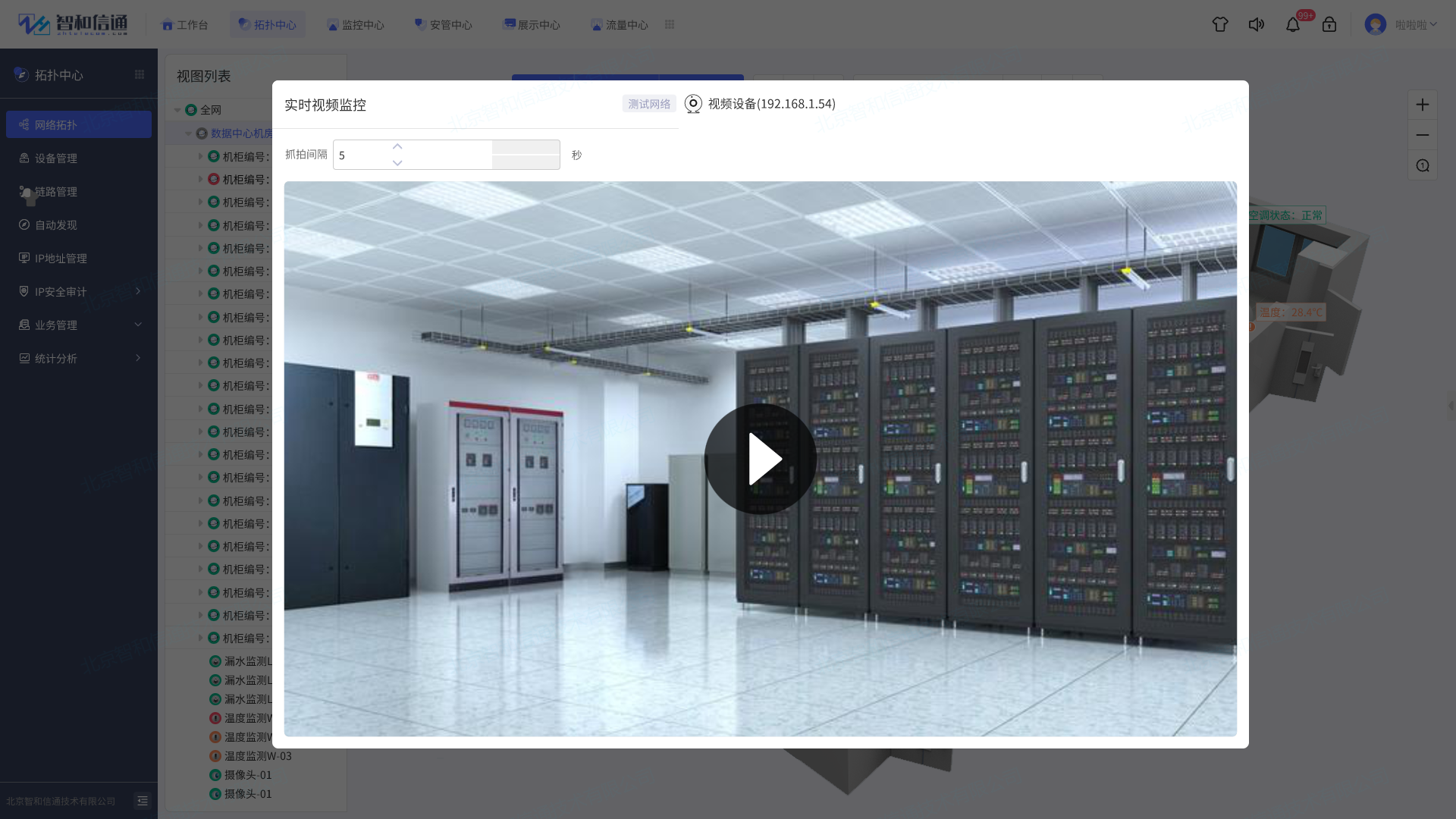

    視頻監控效果示意圖

    2.7.精細化私有云監控

    ? ? ? ? 方案基于對私有云中的系統資源、租戶資源的監控,實現云資源的生命周期管理,通過可視化運維編排,進行云管理策略預設配置、云策略批量/定時執行、智能監控巡檢。支持多云納管、持續監控,對云的容量進行智能化分析,為容量?jī)?yōu)化提供依據。

    2.8.設備模型庫監管無限制

    ? ? ? ? 方案采取用戶自定義設備類型及其設備資源的方式,賦予用戶自定義適配設備的能力,更大可能地支持對不同設備類型的支持。通過自定義設備類型及其設備資源,更大限度上提高了智和網管平臺的管理范圍,真正實現了對設備及其資源的化管理,達到管控萬物的目標。


    2.9.實時故障預警,及時洞察異常信息

    ? ? ? ? 方案通過統一的故障管理平臺,將各個模塊中的監控信息統一采集、分析,實現整個電信運營商網絡中各種事件信息、設備故障、網絡異常、流量異常等告警,以智能化手段進行標準化的分析、壓縮、并歸關聯等,通過多種方式實時傳達告警信息,保證落實到指定人員進行處理,為電信運營商提供主動式的故障解決方案。


    ? ? ? ? 采集電信運營商所有聯網設備,如存儲、服務器、路由器、交換機、防火墻、虛擬化、云、PTN等設備、資源、應用、服務等狀態信息,通過對告警機制以及閾值的設置,即時獲取準確的告警信息,快速定位告警設備,提升告警處理效率,降低因設備故障帶來的損失。

    2.10.人工運維與故障自愈結合

    ? ? ? ? 將人工運維與故障自愈結合,無需針對告警進行手動處置,只需預編排告警處理流程,平臺根據場景自動觸發,實現故障自愈。

    ? ? ? ? 通過實時發現告警,進行預診斷分析,判斷告警類型和級別,如果是一般告警,平臺進行自動恢復,如果是嚴重復雜告警則通過告警通知、運維工單等形式通知運維管理人員,進行人工處理。同時,將只能有專家處理的各類操作和判斷轉化為可存在于平臺內的流程,形成可保留可復用的運維知識。

    2.11.IP地址全生命周期監管

    ? ? ? ? 對于電信運營商的網絡IP資產,采取統一數據標準,對整體網絡中的IP和MAC進行梳理和管理,記錄MCA和IP的對應關系、IP使用單位并關聯合同附件,IP/合同到期后進行提醒。

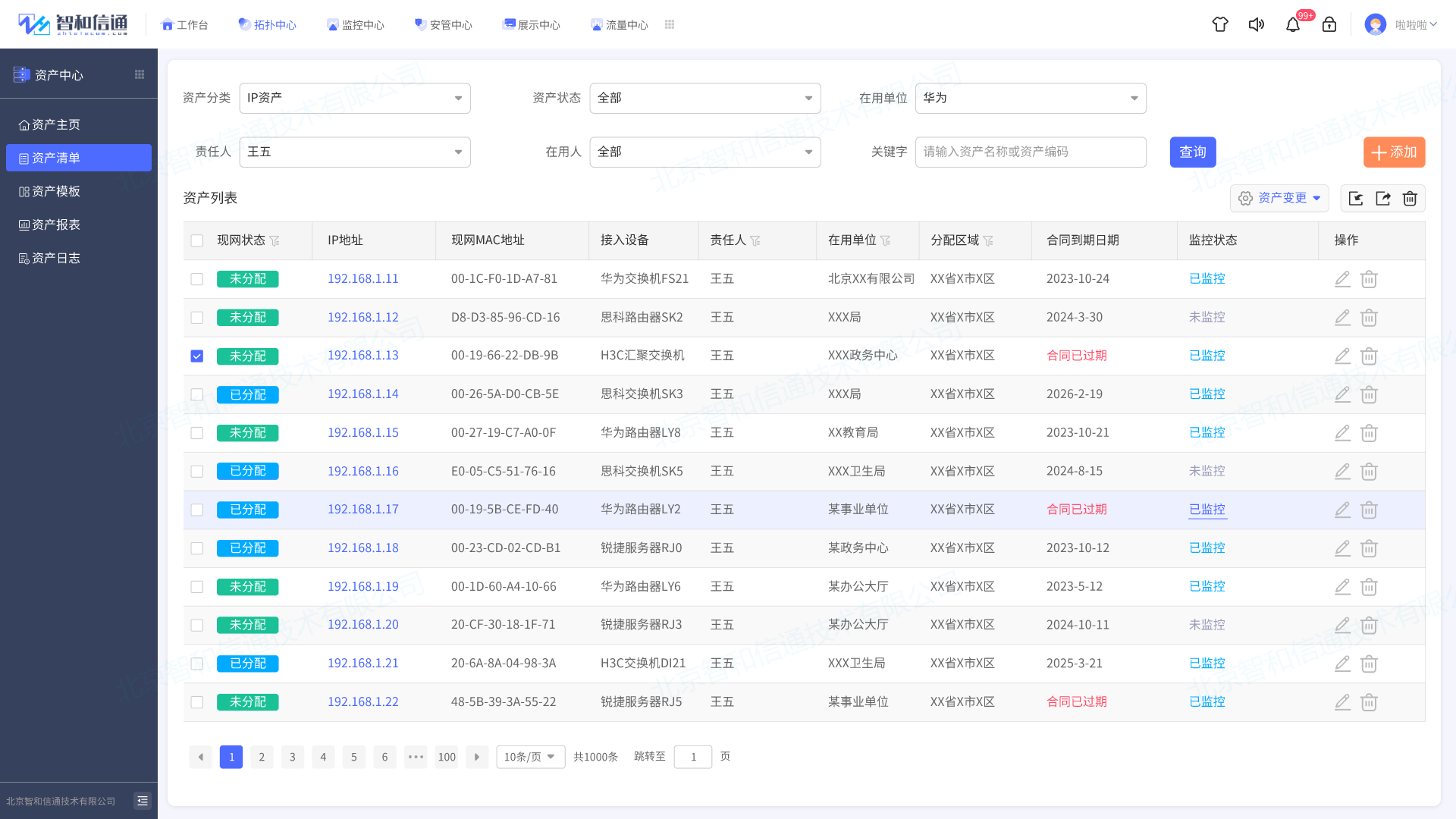

    IP生命周期管理

    ? ? ? ? 建立健全I(xiàn)P資產臺賬,通過自定義多級資產分類,細化資產類別,實現資產分類管控,提高資產精細管理程度。從IP分配、調用、回收等,每一步操作均實現完整記錄,支持追溯,通過平臺實現IP資產整個生命周期的全流程閉環管理,使得IP資產每一次生命周期變更,都有流程可依、都有跡可循,從而實現IP監管。

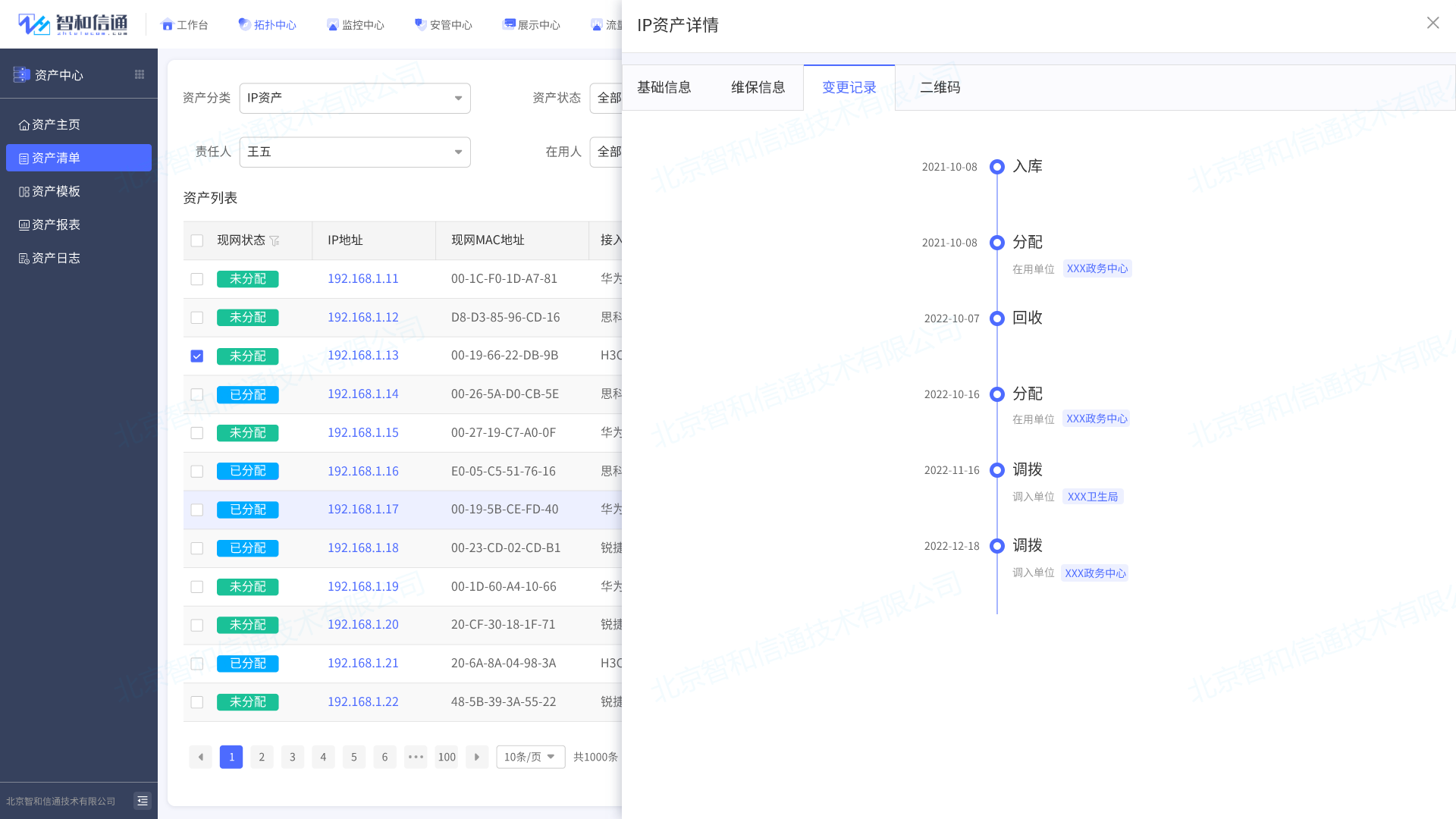

    IP變更記錄

    2.11.1.子網及IP地址信息查看

    ? ? ? ? 方案支持端到端規劃、部署、管理和監控IP 地址。通過智能IP掃描能力,定義多層次子網,然后掃描其范圍內每個IP地址的當前狀態,包括IP地址,MAC地址等信息,也可以查看IP段內地址使用詳情,便于IP地址分配管理等。


    2.11.2.IP地址分配與使用

    ? ? ? ? 支持通過端口視圖及列表視圖的形式,展示當前IP地址的使用情況,可查看某個子網的IP現網詳情信息,如IP、掩碼、主機名、設備類型、現網MAC、現網接入設備、現網接入端口、規劃M(mǎn)AC、規劃接入設備、使用人等,可批量分配IP地址。


    2.11.3.IP地址異常追蹤

    ? ? ? ? 方案支持通過追蹤IP地址的歷史關聯MAC、接入設備/端口變更記錄等與規劃綁定MAC、規劃接入設備/端口進行對比分析,當與規劃不一致時生成一條異常記錄,從而審核IP/MAC是否正確使用。

    2.11.4.IP-MAC綁定

    ? ? ? ? 對全網MAC和IP進行配對綁定,并周期性對MAC-IP進行檢測。自動將規劃表中的IP-MAC設置為綁定關系,自動掃描在線終端,當MAC-IP的綁定關系發生沖突時產生告警,保證入網終端安全可信。

    2.12.全覆蓋IT資源自動巡檢

    ? ? ? ? 傳統的人工巡檢,尤其是應用巡檢,缺乏統一的規范、標準,導致巡檢的范圍和深度都存在一定的局限性,并且是基于人工的手工統計,工作效率比較低,同時耗費較大的人力資源。

    ? ? ? ? 本方案依托平臺將以前依賴手工進行的日常巡檢轉換為自動化、定時執行的巡檢策略。制定統一的巡檢指標、巡檢方式、巡檢頻度等,保證巡檢標準化、巡檢范圍、巡檢深度;通過設計巡檢作業、數據采集方式、自動化作業調度等實現日常巡檢的自動化,代替手工工作,提高效率的同時,解放管理人員,釋放管理人員更多的精力,使更多的精力處理更重要的事項。

    2.13.業務可用性管理

    ? ? ? ? 電信運營商業務系統流程從終端用戶側的柜面、手機APP、官網、CRM系統、在線客服系統,到在線計費系統,再到后端核心系統,每個環節互相關聯影響。本方案以保障業務可用性為基礎,通過對承載業務的IT基礎設施構建真實的業務模型。直觀呈現面向服務的業務系統體系架構;準確反映設備異常對核心業務、用戶造成的影響和威脅,快速查明導致業務中斷的故障源,幫助運維人員做出及時響應,保障業務連續性。

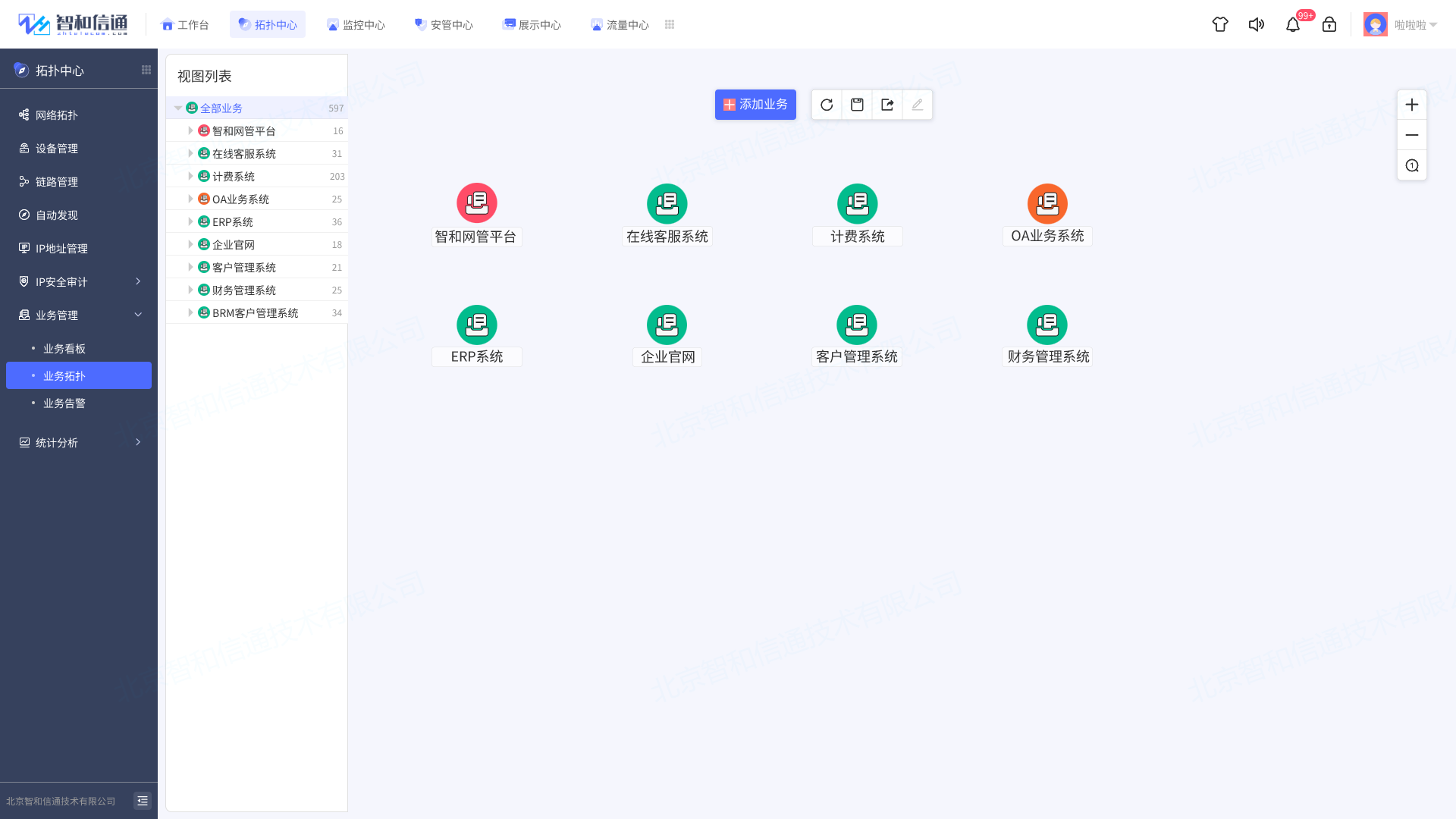

    電信運營商業務系統示意圖

    2.13.1.業務可用性撥測分析

    ? ? ? ? 針對業務應用性能與用戶體驗進行檢測分析,無需安裝插件即可提供開箱即用的主動撥測試業務監測。直觀、便捷地幫助運維人員對電信運營商內辦公系統、支付系統、在線客服系統、在線計費系統、CRM系統、官網、手機APP系統等進行監控,掌握業務的運行狀態和健康水平,了解業務動態變化趨勢,快速定位故障源,降低運營風險。

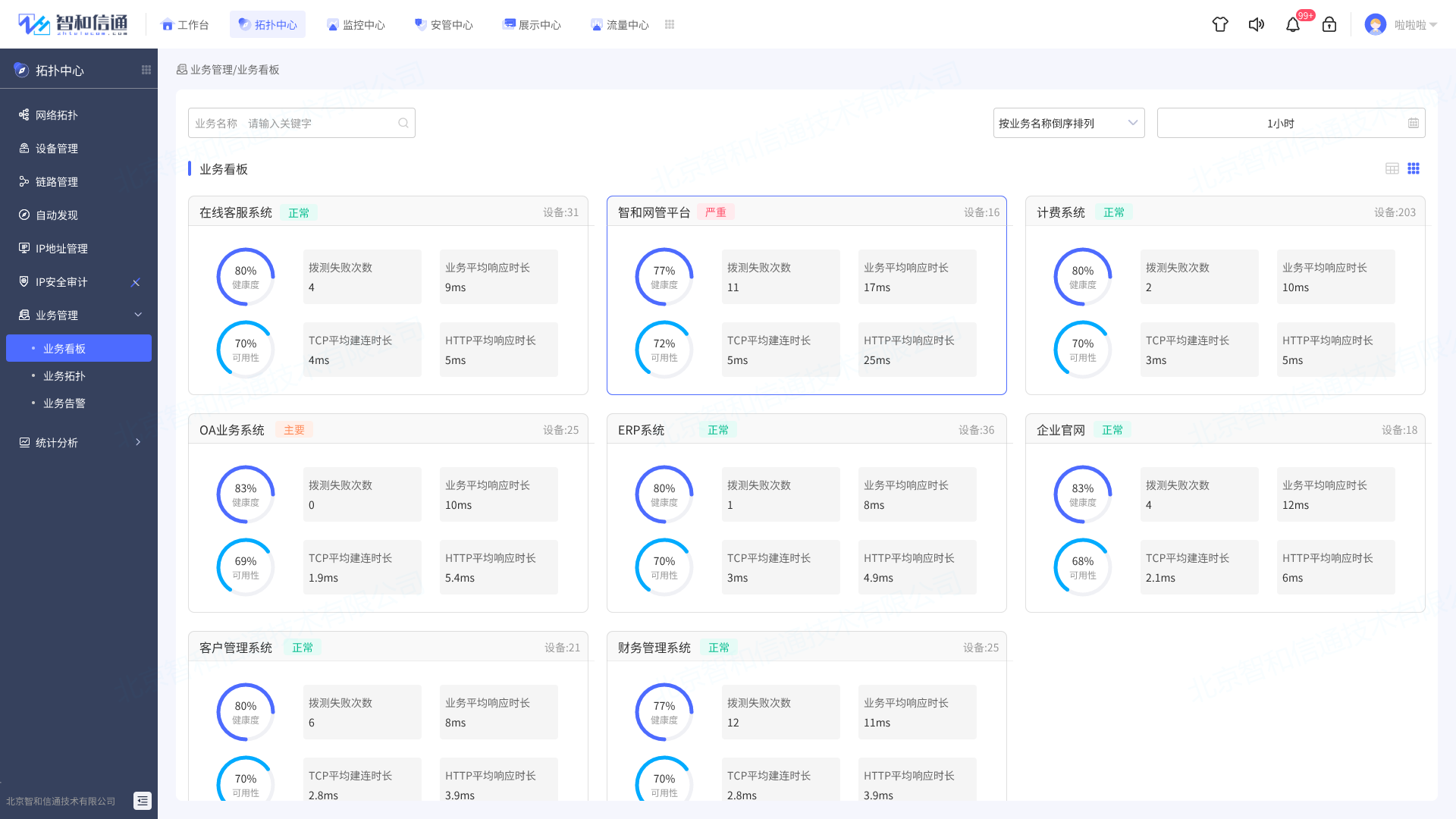

    電信運營商業務看板示意圖

    2.13.2.業務依賴關系可視展示

    ? ? ? ? 方案通過構建包含各業務整體流程的調用依賴關系圖譜,展示業務部署中網絡設備間多維度關系拓?fù)?。?duì)從業務的前臺受理到真正完成的整個業務流程所依賴的業務應用、服務器、中間件、數據庫、操作系統等進行實時監控分析,通過可視化的方式呈現業務健康狀況,聯動設備監控,快速定位導致業務健康指數波動的原因,保障核心業務流程穩定、高效。

    2.14.全網帶寬、流量監控與回溯分析

    ? ? ? ? 方案基于海量流量數據的存儲挖掘,實現對網絡流量的偵測分析。通過網絡流量分析技術,采集、分析、存儲所有網絡流量,回溯分析數據包特征、異常網絡行為,以多維數據分析和深度挖掘?yàn)槭侄?,?shí)現數據包層面的流量追蹤,發現潛伏于網絡中的未知攻擊。


    ? ? ? ? 提供設備、接口、IP、服務、應用、會話等層級的帶寬監控,實時監控帶寬使用趨勢與帶寬占用分布,并通過圖表展示,快速識別網絡帶寬濫用,分析高帶寬使用情況,識別帶寬消耗較大的應用程序、服務、協議或 IP 地址,避免網絡容量過載,并提升更終用戶網絡體驗。

    2.15.無人值守的設備遠程配置

    ? ? ? ? 網絡承載的業務經常發生變更,面對業務的變更運維工程師往往要對大量設備進行操作,此時如果依靠工程師逐一登錄設備進行命令下發、策略配置,將產生大量重復性的工作,不但導致運維效率低下,也不可避免地產生人為配置錯誤。


    ? ? ? ? 通過批量作業并行處理能力,實現多設備并發批處理操作。通過自動化流程,將簡單的設備控制操作在大批量設備進行執行,并對執行過程進行監督,對執行結果進行檢查。在安全合規的前提下,將運維人員從整體的變更流程及變更內容的準備中解脫出來,實現網絡變更、設備配置自動化。

    針對不同類型的設備,支持進行各種控制、配置操作。

    • 對服務器/主機/虛擬化,支持一鍵開關機、進程管理、應用管理、容量管理等
    • 對交換機/路由器,支持ACL、QoS、流量策略、端口策略等
    • 對安全設備,支持防護管理、認證管理、NAT管理、VPN管理、內容控制等
    • 對數據庫/中間件,支持空間管理、池管理、會話管理、連接控制等
    • 對傳輸設備,支持終端管理、鏈路管理、信號控制、功率配置等
    • 對其他設備,支持結合用戶實際場景,通過拖拽流程的方式實現自定義管控策略

    ? ? ? ? 支持不同廠商,如Cisco、HP、Nortel、Juniper、3Com、D-link、Foundry、Dell、Proxim、NetScreen、華為、H3C、銳捷、中興等多家廠商的網絡設備。

    2.16.全場景自動化運維

    ? ? ? ? 方案將電信運營商網絡運維中涉及的服務、命令、操作、執行組件化、策略化,將需要進行的運維服務、操作等以組件、策略的形式托管至平臺中進行維護和管理,通過簡單靈活地編排能力,使用者可以選擇業務場景所需地測,通過可視化拖拽的編排方式進行組合,即可完成應用場景端到端的圖形化編排,最后以多種方式觸發執行即可完成期望的運維變更任務,從而實現高效、穩定、安全的智能運維。

    2.17.可視化數據分析

    ? ? ? ? 利用圖形、圖表、圖表等易于理解的形式,提取和分析大量復雜的電信運營商網絡中各類運維數據,呈現分析結果,從而幫助運維人員在短時間內更好地理解和獲得更多的信息,幫助運維部門能夠?qū)崟r(shí)了解業務和其所依賴IT資源的運行狀況,以及提供系統運維和優化的指示和依據。

    ? ? ? ? 適配各種應用場景,二十四小時不間斷監控,細粒度可達網絡中每個設備、資源和鏈路。所有的網絡故障都一目了然地呈現,大大降低了管理成本,同時也提高了運維人員處理故障的能力,節省的故障處理時間,為運維人員管理網絡提供了可靠的保證。

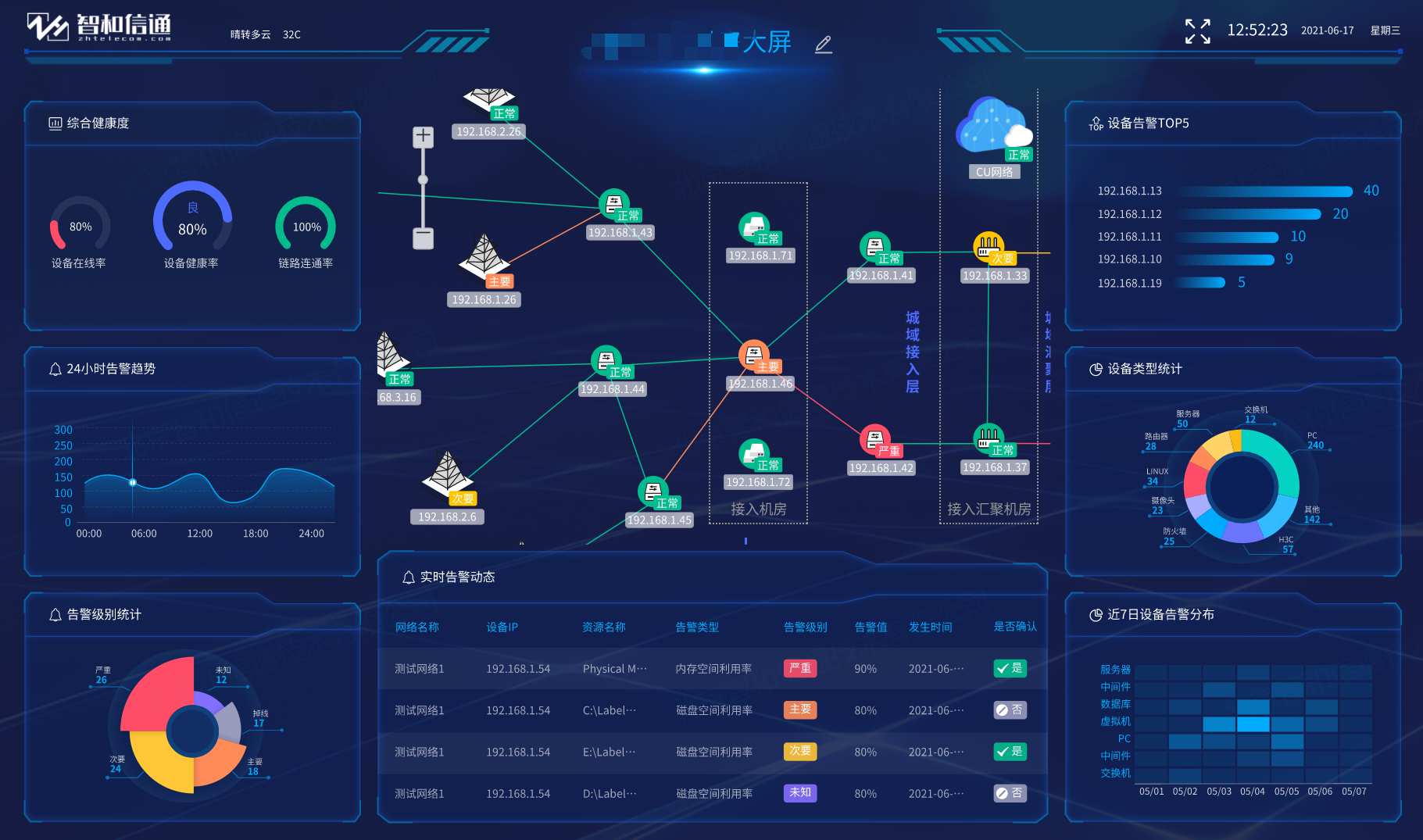

    運營商大屏示意圖2.18.快速建設運維工單體系

    ? ? ? ? 通過方案實現運維工單“無紙化”,支持于設備和故障管理頁面快速創建工單,把控故障處理進度,通過工單平臺簡化故障處理流程,形成自動化故障處理機制,并在每個處理流程的節點上責任到人,實現在快速響應故障的同時,實現兼顧運維流程管控。

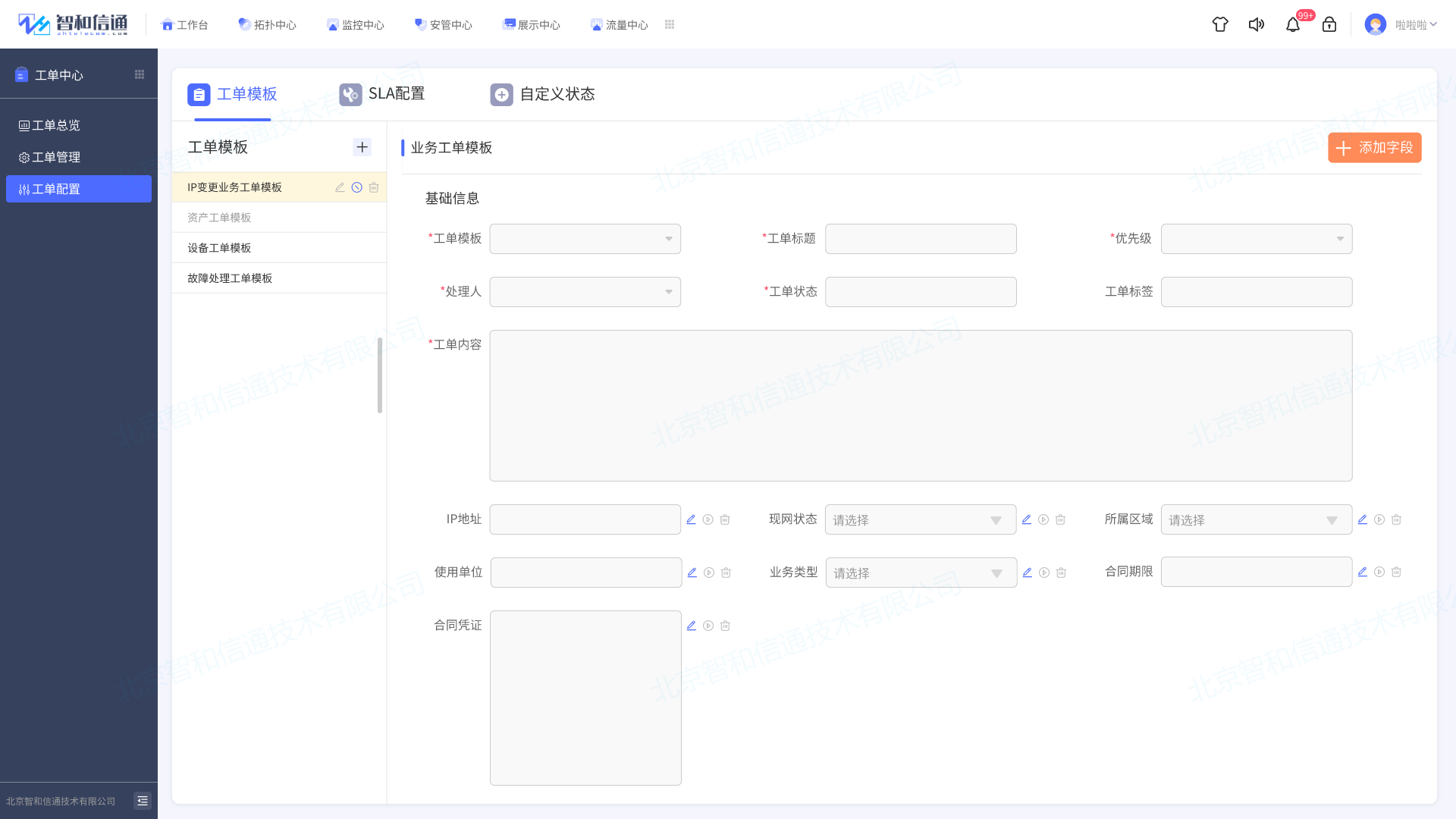

    業務工單示意圖

    ? ? ? ? 結合電信運營商開戶、銷戶、彩鈴、如裝機、 拆機、 加三方通話、減增新業務等業務需求場景,自定義工單模板內的字段,并對字段排序進行調整,使工單根據業務的不同更加貼合用戶實際使用情況,提供為不同工單模板設置不同狀態的能力。

    第3章?自主研發安全可控 適配國產信創環境

    ? ? ? ? 信創產業包含了從IT底層的基礎軟硬件到上層應用軟件的全產業鏈的安全可控,涵蓋了應用軟件、信息安全、IT基礎設置、基礎軟件四個領域。其中,基礎軟件是信息系統更核心的部件,是保障信息系統安全的重要陣地和防線,其創新應用與自主可控關系到國家安全和利益,也是產業自主發展的基礎。


    ? ? ? ? 本方案支持部署運行在中標麒麟、銀河麒麟、紅旗Linux等國產操作系統,支持在達夢、金倉、神州等國產數據庫進行數據存儲,通過東方通等國產中間件提供對外服務[8],支持龍芯、申威等國產CPU架構,并實現對國產化CPU、服務器、數據庫、中間件等IT軟硬件設備的綜合監控與運維管理。

    第4章?方案應用價值

    ? ? ? ? 通過部署智和信通電信運營商IT運維方案,構建了自動、自?xún)?yōu)、自愈、自治的智能運維模式,助力運營商達到統一標準、統一運營、統一管控、統一規劃管理。

    ? ? ? ? 實現對所有IT設施不同層次、不同維度的拓?fù)淇梢暬靶阅苤笜?biāo)智能分析;建立面向宿主機、虛擬機、容器、5G網元的多維度網絡監測視圖,通過跨硬件層、虛擬層、網元層的統一可視化監控運維能力,降低各技術專業運維難度;實現跨層的可視化,解決了故障快速定界、定責的難題,快速定位故障源,提升排障時效。

    第5章?標桿案例

    ? ? ? ? 智和信通電信運營商IT運維方案成果,其可靠性在電信運營商大規模、高復雜的網環境下得到了驗證,并得到用戶的充分認可。

    5.1.中國移動集中統一運維

    5.1.1.項目背景

    ? ? ? ? 中國移動是我國三大移動運營商之一,公司主要經營移動通信業務,國內、國際固定電話網絡與設施,語音、數據、圖像及多媒體通信與信息服務,電信增值業務,IP電話業務等國家批準的其他業務,以及與通信及信息業務相關的系統集成等業務。

    ? ? ? ? 2010年中國移動通信集團在全國建設了不良信息過濾系統,此系統由不良信息過濾軟件、Windows 服務器、Linux 服務器、數據庫、分流設備、交換機、存儲服務器等構成。

    5.1.2.核心需求

    ? ? ? ? 中國移動需要一套集中的OMC(操作維護中心)監控軟件,對不良信息過濾系統的所有的設施進行監控,包括過濾軟件、Windows 服務器、Linux 服務器、數據庫、分流設備、交換機、存儲服務器等。具體需求如下:

    • 集中部署OMC,分域管理:各省市管理人員從Internet登錄到OMC系統,對本省的設備進行監控;
    • 穿透私網:要管理的設備分散在各省公司下不同城市的機房中, 網管服務器無法直接訪問各省設備;在北京的中心機房,可以監控到其他機房的設備運行情況;
    • 嚴格的故障處理機制:故障發生、故障通知、故障清除、故障確認、故障恢復,需要符合中國移動的運維管理規定;
    • 時效性要高:發現故障的時間,平均不能低于30秒,更大不能過1分鐘;每臺設備 10—20個需要監控的故障/性能指標,監控周期為10秒鐘;
    • 統一監控:所有的服務器、網絡設備、軟件系統在同一界面中統一監控;
    • 7*24 小時的監控畫面:主監控屏幕需要7*24小時不間斷展示告警和警報。

    5.1.3.智和信通解決方案

    ? ? ? ? 智和網管平臺已實現包括設備拓?fù)?、故障管理、性能管理、配置管理以及安全管理等在?nèi)的過1000種基礎網管功能,且支持功能擴展。針對中國移動的具體需求,智和信通提出以下解決方案:

    • 智和網管平臺利用WebService技術采用集中式部署運維平臺,分布式部署的網管采集代理,實現中心、片區的層級監測,片區獨立運行,中心可以集中管理分部的監測數據;
    • 配置代理服務器的IP和端口,做到采集服務端的代理模式,可以做到監控私有網段下的設備;
    • 具備主動的故障監控功能,能從眾多的事件和狀態中,系統將零散的狀態信息,總結成為當前工作狀態,并產生告警,可以用聲音、郵件、短信及時提醒網管人員;
    • 采用JAVA多線程任務并發技術,把監測頻率提升到秒級,以保證監測數據的實時性和準確性,監控周期更低可以設置為5秒;
    • 智和網管平臺采用了設備統一模型,可以統一管理Windows 服務器、Linux 服務器、數據庫、分流設備、交換機等各種設備類型;
    • 客戶端與服務端之間網絡故障恢復后,網管客戶端無需重啟,自動恢復,數據庫停機/故障恢復后,網管系統客戶端、服務端無需重啟,自動恢復,支持雙機熱備功能。

    5.1.4.方案成果

    ? ? ? ? 智和運維平臺憑借著優秀的秒級故障監控能力、直觀的拓?fù)鋱D界面展示、特有的分省Proxy SNMP網關技術、穩固的故障提示和警報提示,更終在中國移動不良信息過濾系統的北方區域:北京、天津、黑龍江、吉林、遼寧、山東、山西、甘肅、青海、西藏、河南、寧夏共13個省公司 上線使用,并通過了更為嚴格的功能驗收和性能驗收。

    按地域劃分管理網絡

    5.2.北京聯通IPTV網絡運維

    5.2.1.項目背景

    ? ? ? ? 中國聯通是我國三大移動運營商之一,公司主要經營移動通信業務,國內、國際固定電話網絡與設施,語音、數據、圖像及多媒體通信與信息服務,電信增值業務,IP電話業務等國家批準的其他業務,以及與通信及信息業務相關的系統集成等業務。

    ? ? ? ? IPTV業務管理平臺提供統一業務監控模塊,實現對華為能力平臺(華為S9306、S5352、S930、華為E1000防火墻)、中興能力平臺(中興2826、4507、8905交換機)、播控網關、IPTV盒端管理平臺、IPTV業務管理平臺等平臺的統一業務監控,監控內容包括網絡、主機、存儲、應用、業務數據等。

    5.2.2.核心需求

    ? ? ? ? 更終用戶IPTV統一網管負責對IPTV系統涉及的所有網元(包括服務器、交換機、防火墻、存儲設備)及系統和應用的故障告警、日志、性能、拓?fù)?、歷史數據(保留一年的歷史數據)等信息進行集中管理和展現,并能夠按時、日、月進行統計和輸出報表。

    網元數據要求

    ? ? ? ? 對于網絡中的節點要求獲取的信息包括但不局限于設備基本信息(IP、類型、名稱等)、設備網卡、網卡流量、CPU內存、CDN信息、存儲信息、設備性能等參數。

    故障告警的要求

    ? ? ? ? 提供多種告警通知(聲音、短信、郵件等),多種告警分類,登錄失敗應產生告警通知管理員,告警閾值可調節,可以分權分區域進行告警。

    日志管理的要求

    ? ? ? ? 除了記錄基本的操作外,系統中的各設備都需要建立自己的日志文件,定期傳遞給系統的日志管理,進行集中收集、分析和故障告警。

    性能管理的要求

    ? ? ? ? 實時監控設備和網絡的狀態,獲取有關CDN 網絡運行的信息及統計數據;并能在所收集的數據的基礎上,提供網絡的性能統計。

    集中展現管理

    ? ? ? ? 對所管理區域CDN 及EPG全網設備提供網絡拓?fù)浣Y(jié)構,提供分級的網絡拓?fù)鋱D像及其相關信息,并根據實際運行情況展現維護和管理網絡資源,包括各網元設備。支持資源的查詢以及統計功能,并且可以實現資源的自動更新。

    5.2.3.智和信通解決方案

    ? ? ? ? 針對北京聯通IPTV項目的實際需求,智和信通提出了基于智和網管平臺定制開發的解決方案。通過開發擴展,讓智和網管平臺支持各平臺通過SNMP、SNMP Trap、FTP、WebServer等協議接口方式進行數據上報的采集監控的采集方式,使平臺監控模塊可直接采集被監控設備信息。

    • 支持SSH協議監控主機、CLI、SMI協議監控存儲,JDBC協議監控?cái)?shù)據庫、HTTP/JMX協議監控中間件;
    • 通過SNMP協議,自動發現設備上的資源,如網絡接口、內存、CPU與磁盤等信息,通過TCP可以發現設備上存在的軟件服務;
    • 平臺通過SNMP 、SNMP Trap、FTP、WebServer等協議接口方式進行數據上報,平臺監控模塊直接采集被監控設備信息;?
    • 智和網管平臺具備主動的故障監控功能,能從眾多的事件和狀態中,系統將零散的狀態信息,總結成為當前工作狀態,并產生告警,可以用聲音、郵件、短信及時提醒網管人員;
    • 提供了多項已定義好的數據對象,用于從設備上采集系統信息、網絡信息、交換信息、軟件信息、磁盤CPU資源、流量信息,可以通過曲線圖、趨勢圖等展示性能指標,可以按天、星期、月 、任意時間段查看性能指標變化。

    5.2.4.方案成果

    ? ? ? ? 聯通IPTV網管部署上線后,管理員可以通過IPTV網管對網絡下的所有網元設備(包括服務器、交換機、防火墻、存儲設備)及系統和應用的故障告警、日志、性能、拓?fù)?、歷史數據等信息進行集中管理和展現,并能夠按時、日、月進行統計和輸出報表,方便了管理員對系統的管理,提高了管理的效率。
