智和信通為某運營商定制集成微波通信網絡運維管理系統

　　某運營商需要定制集成一款微波通信（EMS）網絡運維管理系統，系統除滿足網管基礎功能外，還需通過北向接口與原有大平臺進行對接；系統需實現微波設備遠程控制、性能采集、批量控制等功能，如批量重啟、批量升級、批量修改配置、修改指標值等，且必須保證信息傳輸?shù)陌踩氨Ｃ苄砸?。該客戶了解到北京智和信通技術有限公司在微波通信EMS網絡運維管理方面具備很強的實戰經驗，曾為大通等企業提供EMS網管系統，對智和信通的技術實力十分認可。

　　微波通信是國家通信網的一種重要通信手段，也普遍適用于各種專用通信網。是直接使用微波作為介質進行的通信，不需要固體介質，當兩點間直線距離內無障礙時就可以使用微波傳送。利用微波進行通信具有容量大、質量好并可傳至很遠的距離的特點。支持PDH、SDH業務、以太業務和IP業務。能夠很好滿足現2G、3G、4G和5G移動業務容量需求。山區、農村等偏遠地區，也可實現微波通信。

某運營商微波通信網絡管理難題

鏈路多

　　傳統的微波設備管理，是以單條微波鏈路為單位，每一條微波鏈路有一套監控系統，監視和控制鏈路及設備的運行情況。但網絡規模及設備異構型的增大，傳統的微波管理系統智能通過監控機房值班人員每天上報的監控記錄，才能了解各條鏈路運行情況，鏈路增多后，各個鏈路自成體系，界面操作存在不一致的可能，不能在一個平臺查看所有鏈路數據。無法實現實時監控、集中監控、集中維護以及集中管理。

運維難

　　由于設備建立在偏遠地區，運營維護成本高，且設備故障會對網絡造成嚴重影響，因此需要依靠微波網管系統實現遠程的運維監控管理。

安全性

　　為保證信息傳輸?shù)陌踩氨Ｃ苄?，微波通信網絡運維管理系統必須為遠程登錄會話和其他網絡服務提供安全性的協議。

集成難

　　企業已有大平臺系統， 微波通信EMS網絡運維管理系統需要通過北向接口與大平臺實現對接。

某運營商運維監控管理需求

1.微波網管系統應具有TMN建議的四個管理功能：故障管理功能(Fault)、性能管理功能(Performance)、配置管理功能(Configuration)、安全管理功能(Security)。EMS同時針對系統自身的特點提供維護功能（Maintenance）和系統管理（System）功能；

2.網管系統需實現不同設備類型的自動搜索及發現，生成傳輸網絡中微波設備的拓撲結構

3.識別設備，查看設備的資源信息，如IDU/ODU/E1/STM-1資源自動發現和管理；

4.自動巡檢，故障預警。可查看設備的運行狀態，實時告警轉發，符合運營商要求的格式；

5.對告警提示進行鏈路分析，排除故障；

6.應支持傳輸綜合網管對電平等性能數據的采集，生成報表，歷史性能數據的管理；包括，包括流量、信道、發射功率等；

7.設備業務配置功能，對設備進行遠程維護管理。如修改參數，網元升級，網元重啟；配置IDU/ODU/E1/STM-1/以太網/Snr/Ber/ATPC 等；

8.配置備份；

9.網管系統的遠程在線升級不影響業務；

10.提供CORBA接口、SNMP、SYSLOG北向接口，實現與其他系統對接，提供API文檔，對網元的查詢，修改，重啟等操作能提供REST接口；

11.多級分權限管理，提供對于管理員/操作系統訪問的安全措施，不同級別的管理員有不同的權限。

智和信通微波通信網管系統實施方案

　　針對客戶微波網絡管理的需求，智和信通提出了基于智和網管平臺SugarNMS定制開發微波通信網絡管理系統。對微波通信進行遠程監控管理，簡化繁瑣的管理任務，綜合監控不同地域、多型號的微波通信系統設備信息、射頻參數、調制解調方式等；系統采用SSH、TFTP等加密協議管理，保證信息傳輸?shù)陌踩氨Ｃ苄裕徊⑼ㄟ^系統實現大批量設備配置管理及命令下發，提升微波通信網絡的服務質量，增強微波通信網絡的競爭力。

智能搜索識別呈現

　　用戶只需輸入IP范圍，基于智和網管平臺SugarNMS的微波網管系統自動實現設備發現、設備識別、拓撲生成，采集顯示“H”近端設備和“L”遠端設備的型號、序列號等系統信息。系統自動探測設備資源、運行監視任務，獲取設備性能數據等。

提供北向接口

　　系統北向接口使用JSON+WebSocket格式協議，提供北向接口文檔；提供CORBA接口、SNMP、SYSLOG北向接口，實現與其他系統對接；北向接口的功能分為配置管理、告警管理、性能管理、診斷管理、通信鏈路監視等幾個主要部分。

　　北向接口的配置管理功能支持向傳輸綜合網管提供EMS信息、網元信息、機架（子架）信息、機框信息、機槽信息、板卡信息、端口信息的能力，并且支持傳輸綜合網管查詢所有或符合條件的EMS、網元、機架（子架）、機框、機槽、板卡、端口的信息。當配置信息發生改變時，接口應向傳輸綜合網管發送信息變更通知，通知中包括資源標識以及發生改變的信息。

性能數據采集管理

　　微波網管系統接口支持傳輸綜合網管對性能數據的采集和歷史性能數據的管理。接口支持傳輸綜合網管開啟性能采集活動請求。接口支持傳輸綜合網管設置性能數據上報的周期（上報周期應為采集周期的整數倍）。當指定的上報周期到達時，接口能將相應的性能數據上報給傳輸綜合網管；采集包括流量、信道、發射靜默(Tx mute)、發射功率(Tx power)、自動發射功率控制(ATPC)、雙工頻移(Duplex shift)、發射頻率(Tx frequency)、接收頻率(Rx frequency)、接收電平(Rx level)等，并將監控結果可視化呈現給用戶。系統自動對采集設備數據、指示燈狀態等，通過大數據處理分析，判定設備開啟、關閉狀態，微波信號強弱狀態，當前流量帶寬情況等，并提供報表、圖表、分級預警等展示形式。

遠程控制批量管理

　　系統實現對中心站設備、用戶站設備的遠程集中維護。中心站設備具有匯聚用戶側設備網管信息的功能，對用戶站的集中維護管理能在中心站遠程實現。優選snmpset，遠程批量修改微波設備配置、批量重啟、批量固件升級(upgrade)、批量修改指標值，如修改發射功率(Modify Tx power)、修改發射頻率(Modify Tx frequency)、修改Modify Bandwidth等。

　　微波傳輸設備通過自適應調制解調接收對抗傳輸過程中的各種衰落，在傳輸環境和條件惡化的時候，通過調制解調方式的變化來改變微波系統的性能，從而保證業務的正常傳輸。調制解調變化而引起的帶寬變化，通過微波網管系統的QoS策略配置，實現對不同優先級業務的分類處理。微波設備內部8個級別的QoS機制，包括分類、調度、整形、沖突避免機制等可以實現對業務更加精細和靈活的處理。通過對內部每個業務隊列長度的調整，可以根據不同業務的類型和性質，優化業務傳輸?shù)臅r延和吞吐量。用戶可對QOS策略對比、核查。

加密協議安全性強

　　系統支持SSH、TFTP等加密協議，滿足微波通信系統對安全性的高要求，并支持Telnet、FTP、SNMP等多類協議。

故障管理

　　運維管理系統主動輪詢微波設備、終端等設備的在線狀態及性能指標，可對系統的各個網元設備進行實時告警管理、告警過濾，故障查詢、故障定位。當網元設備發生告警時，主動發出的trap和Syslog等告警信息，向上級網管主動進行告警事件上報，通過系統提示聲、郵件、微信和短信通知管理員，并在拓撲界面上顯示異常的設備，一鍵定位到相應的設備。

分級權限管理

　　管理系統和中心站設備有獨立的網管接口，防止非授權訪問；網管系統應通過定義個人訪問權限的方式，提供對于管理員/操作系統訪問的安全措施，不同級別的管理員有不同的權限。北向接口應有訪問權限控制，保證廠商網管系統與傳輸綜合網管之間的管理信息不被無權限地訪問。

NTP時鐘管理

　　網管系統自帶ntp時間服務器，由EMS從網管平臺獲取時間。

統計報表

　　具有強大的報表管理功能，能夠生成實時的和基于天、星期、月及任意起止時間段的歷史報表，報表包括實時性能/故障報表、性能/故障趨勢報表、性能/故障統計報表、TOP N 報表等多種類型，以及曲線圖、柱狀圖、面積圖、餅圖、正負圖等多種表現形式。對于統計的圖表均支持導出和打印功能以便備份和對比查看。

智和信通微波通信網管系統特色

定制開發周期短

　　2-3周即可完成客戶的定制需求。智和信通自主研發的智和網管平臺SugarNMS，采用國產安全+監控+分析+運維+安管+日志+開發七合一功能，在此方案中大量采用已有通用功能，如自動發現、拓撲管理、分域管理、故障管理、性能采集、工單運維、報表管理、權限管理、配置管理等。智和網管平臺SugarNMS采用全JAVA技術，底層采用特有技術的《通用管理框架設計》，加入了設備管理中間層，以屏蔽各種不同設備的管理區別，方便后期擴展；提供眾多可復用可擴展的框架模塊以及深入代碼級的開發模式，不會影響信號安全數據網的安全和通信業務。

提供北向接口

　　提供CORBA接口、SNMP、SYSLOG北向接口，提供API文檔，實現與其他系統對接。

一鍵式智能網管

　　提供了按IP范圍、網絡范圍、路由搜索、漫游發現四種方式發現拓撲，發現的過程中可以自動搜索到微波設備、終端設備。同時還能搜索出網絡中其它設備，如交換機設備等。以拓撲圖形化和列表的形式兩種方式展現，體現設備實時狀態。

　　支持多種協議采集技術，如Netconf、SNMP、telnet、ICMP、Ping、SSH、JMX、GRPC、IPMI、jdbc、odbc、onvif管理協議等，亦可實現計算機、網絡設備、服務器、交換機、路由器、視頻監控設備、智能終端、安全設備、云設備、軟件服務等底層萬物的網絡管控。避免使用多套網管系統，一鍵實現網絡設備、鏈路、拓撲和設備資源的自動發現，支持LLDP、CDP、ICMP、ARP、端口轉發表、生成樹協議、鄰居路由等物理拓撲發現技術，發現設備的物理鏈接。提供IP范圍、網絡范圍、下掛設備搜索等發現途徑。具備設備管理、網絡管理、拓撲管理、告警管理、性能分析、事件日志等功能。提供圖形化設備類型擴展界面、面板圖編輯界面、資源擴展界面、告警擴展界面、性能擴展界面、TRAP擴展界面。

?

多形式網絡拓撲

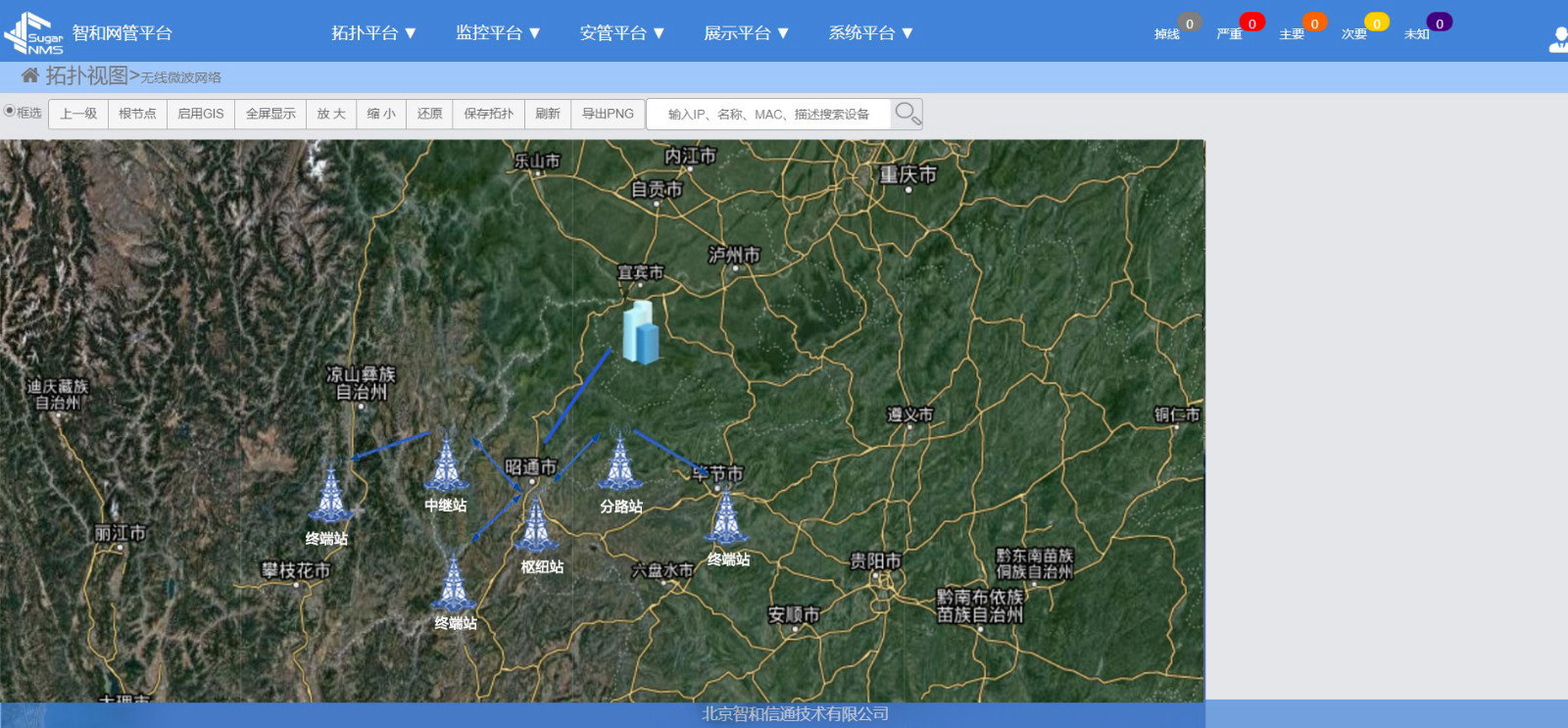

　　完全基于圖形化界面跨越設備類型按片區、按地域、按層級劃分的方式來管理整個網絡，對微波設備支持地圖導航模式展現設備的物理位置。在拓撲中以不同顏色設備圖標實時展現設備的狀態信息。

遠程運維控制管理

　　微波通信系統設備多為專用的接收和發射設備，EMS（高精密微波儀器）服務器、EMS終端及若干接入終端，分布在比較偏僻的高山?；谥呛途W(wǎng)管平臺定制開發的微波網管系統，幫客戶實現了遠程綜合運維監控管理的訴求。實現對不同型號設備、不同廠商設備大批量集中管控，性能采集、故障管理、報表管理、通信鏈路監視、配置管理等。

　　基于智和網管平臺SugarNMS的微波網管系統，其萬能命令功能，以圖形化的界面，為設備配置各種控制命令，用戶通過下發配置命令，能夠?qū)υO備進行遠程的重啟、備份、恢復操作，以及資源獲取、連通性檢測等控制。也可以對設備預設命令，進行多項組合控制，實現對設備的一鍵控制。用戶還可以手動編制設備控制命令，對設備進行控制和管理，支持SSH、Telnet、TFTP、FTP、jdbc、jmx和SNMP協議。支持用戶對設備進行控制操作結果進行管理，配置保存。

?

批量控制設備

　　基于智和網管平臺的微波網管系統能夠?qū)υO備進行批量管理，如批量重啟、批量升級、批量修改配置、修改指標值等。

故障定位告警回放

　　后臺通過JAVA并發技術，將零散的狀態信息總結成為當前工作狀態，產生告警，經相應的包過濾機制后，通過警報聲、郵件和短信通知用戶，并在拓撲界面上顯示異常的設備，一鍵定位到相應的設備。告警回放功能，支持選擇時間周期對告警進行回放，提供快進，回退，上一個，下一個等功能。

NTP時鐘管理

　　網管自帶ntp時間服務器，由EMS從網管平臺獲取時間。提供NTP配置管理頁面，為設備配置NTP服務地址、認證ID、是否優先、版本信息等。

日志管理

　　提供集中式的日志收集平臺，統一收集各種網絡設備的日志信息，并統一分析和預警。提供多樣化的日志儀表盤和分析數據。自定義日志保存周期，支持對日志導出和查看。

　　智和信通為某運營商定制集成的微波通信（EMS）網絡運維管理系統，實現了客戶對微波設備的遠程管控，通過北向接口與企業已有的大平臺系統實現了對接，對微波通信系統實現立體監控與安全管控。智和信通的技術與服務受到客戶CIO及運維人員的一致認可與好評。
