某部委光電纜安防綜合監控網管系統

　　某部委已有光纜、電纜、安防等系統，各系統相互之間獨立運行，分別查看狀態及配置；原有的光纜、電纜系統，缺少顯示設備、線路的拓?fù)湟晥D，在線路出現斷點故障時，無法快速準確的定位故障位置；且該部委原有的安防系統涉及門禁系統，缺少開門、關門及人臉圖像采集記錄能力，希望對原有的安防系統同步進行升級改造。

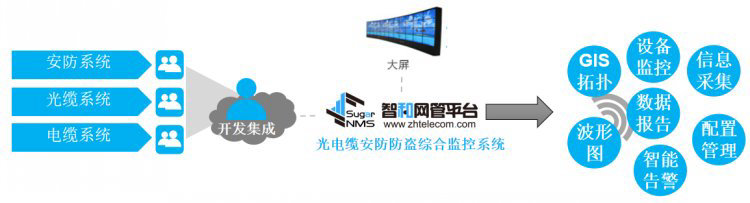

　　北京智和信通技術有限公司（以下簡稱“智和信通”）在不影響某部委原有業務及系統正常運行的前提下，基于智和網管平臺SugarNMS建設集成光纜、電纜和安防系統、安防線路系統一體化綜合監控的網管系統，實現大屏幕全場景多屏展示光纜、電纜、安防系統設備信息；系統通過大數據計算斷點故障位置，GIS地圖展示設備故障、線路斷點位置等；系統可展示所有安防設備位置及狀態，門禁異常開門、安防設備故障等實時告警，信息遞送；開門圖片抓取圖像，記錄可查詢、可調取。經集成后的一體化綜合監控網管系統，大幅度增強整體監控能力，增加了光電纜安防防盜能力，提升運維維護效率。

某部委光電纜安防綜合監控網管系統需求

　　某部委希望將原有獨立運行的光纜、電纜、安防等系統進行一體化監控管理，通過大屏幕同步展示光纜、電纜、安防系統設備拓?fù)鋱D，監控設備狀態、資源，顯示設備故障、線路斷點位置等。

安防系統監控需求

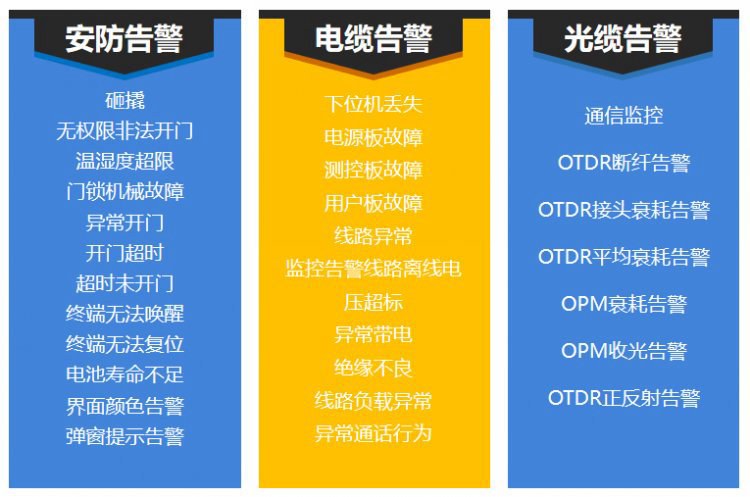

　　安防系統分為二級網絡，一級為安防系統，二級為各個線路安防系統所屬單位或大樓；一體化網管系統作為客戶端，拓?fù)鋱D展示所有安防設備，監控安防設備溫度、電壓等狀態，提示溫度過高、門鎖故障、異常開門等告警信息。正常開門請求時候會顯示門前圖片等。

電纜系統監控需求

　　客戶電話線纜通過GIS地圖顯示設備位置，地圖上添加電線桿和電纜井等節點，呈現出通信電纜的真實走向。當線路出現告警時相應線路和對應端口資源提示告警，同時斷點告警要在GIS地圖中顯示出實際的斷點位置。

　　下位機具有多個卡槽，網管系統提供下位機對應的設備面板圖資源界面。

光纜系統監控需求

　　GIS地圖展示所有下位機設備、光纜和電線桿節點等信息。

　　下位機具有多個卡槽，網管系統提供下位機對應的設備面板圖資源界面。

智和信通解決方案

　　依據某部委光纜、電纜及安防綜合監控網管系統需求，智和信通自主研發的智和網管平臺SugarNMS通過socet與安防系統上位機進行數據交換，獲取上位機管理的所有設備；上位機檢測到設備異常會向智和網管平臺SugarNMS發送安防告警通知；智和網管平臺SugarNMS與電纜系統上位機進行數據交互獲取所有下位機設備和電纜信息；與光纜系統上位機進行數據交互獲取所有下位機設備、光纜和電線桿節點等信息。通過對交互數據的分析及處理，大屏展示拓?fù)湟晥D、分析告警、故障定位，并通過GIS地圖真實展現故障位置等。線路安防系統中可錄入主干電纜序號、所屬分局、所屬模塊局及維護人員信息等。

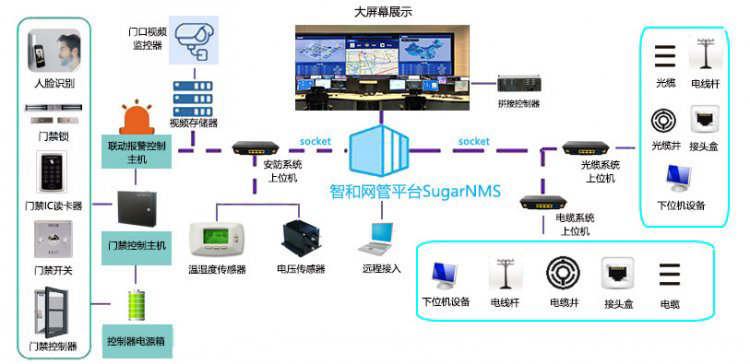

光電纜安防綜合監控網管系統架構圖?

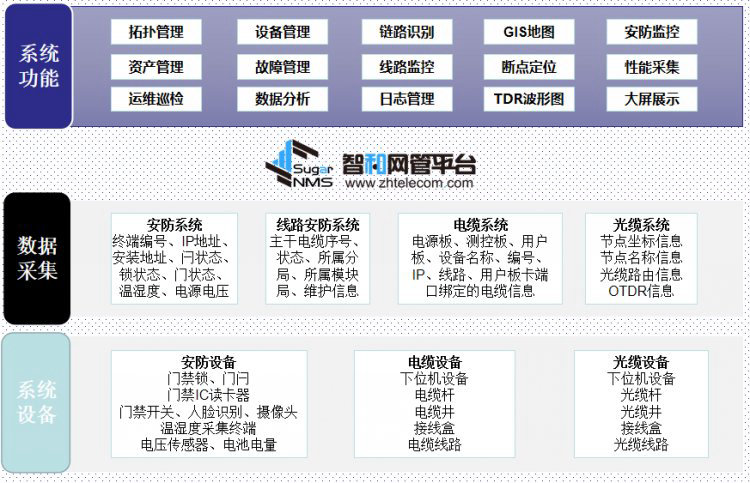

光電纜安防綜合監控網管系統功能

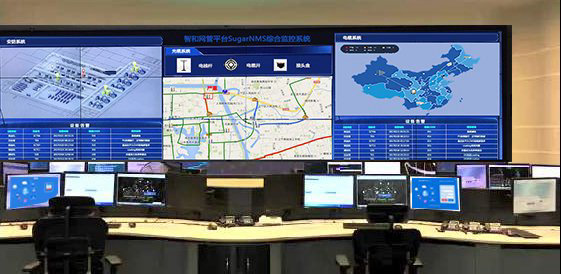

大屏幕展示

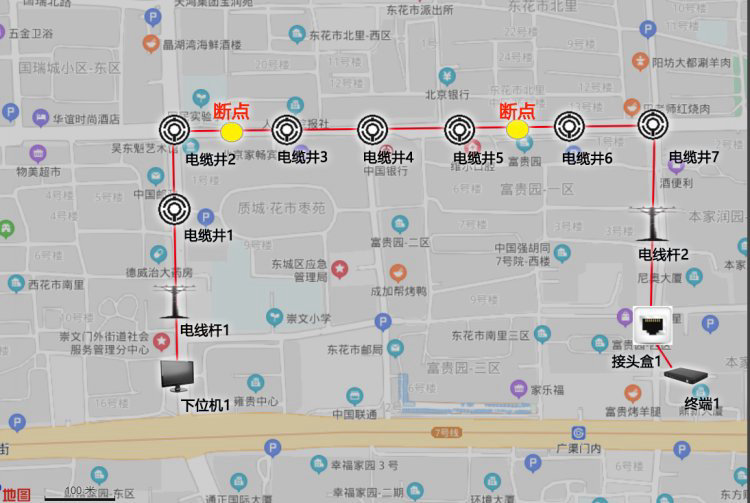

GIS拓?fù)湔故?/span>
